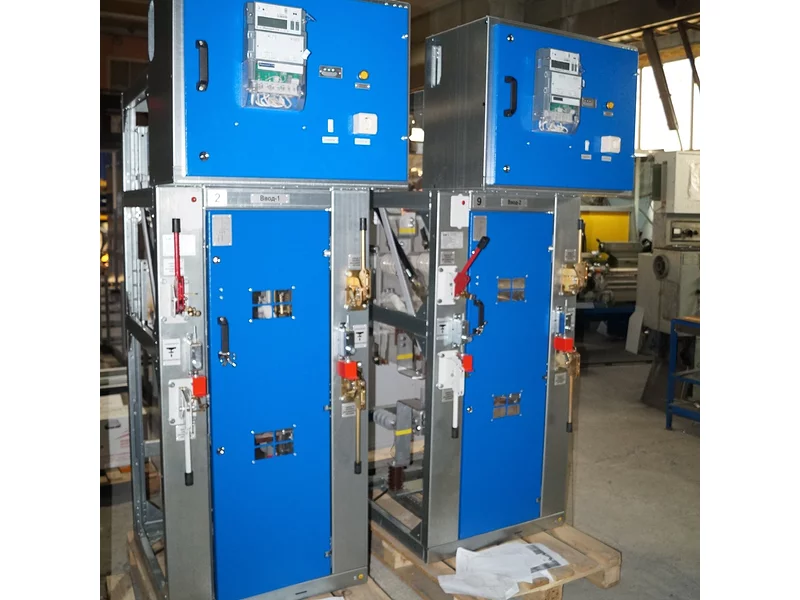

Камера КСО-208

Камеры КСО-208 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.

Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.
Камеры КСО-208 изготавливаются по техническим условиям ЗСЭА.674791.001 ТУ.

Камеры КСО-208 предназначены для идентичной замены существующих КСО 2УМ, КСО-272, КСО-285, КСО-292.
Камеры КСО-208 имеют изоляцию на номинальное напряжение 10 кВ. Комплектующая высоковольтная аппаратура устанавливается на напряжение 6 или 10 кВ.
В комплект поставки входят:

камеры КСО, составные части и детали; шинные мосты по заказу; запасные части и инструменты в соответствии с ведомостью ЗИП; монтажные материалы и принадлежности по нормам предприятия-изготовителя.

Камеры сборные КСО-208 выполняются:

по схемам главных цепей; по схемам вспомогательных цепей.

В камерах сборных одностороннего обслуживания КСО-208 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

выключатели вакуумные BB/TEL-10, ВБСК-10, ВБЭМ-10, Эволис «Мерлин Жерен» на 630, 1 000, 1 600А; разъединители РВ, РВЗ, РВФ, РВФЗ на 630, 1 000, 1 600А с приводом ПР-10; трансформаторы тока типа ТОЛ-10, ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1 000, 1 500А; трансформаторами напряжения НОМ, НАМИ, НАМИТ, НТМИ, НОЛ.08 и с антирезонансной группой 3×ЗНОЛ.06; предохранители типа ПКТ6, ПКТ10, ПКН6, ПКН10, ПКЭ6, ПКЭ10; ограничителей перенапряжений типа ОПН-6,ОПН-10; трансформаторы силовые ТСКС-40, ТМ-25, ТМ-40; разрядники РВРД-6У1, РВРД-10У, РВО-6, РВО-10.

Номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1. При этом:

значение температуры окружающего воздуха - от минус 45 до плюс 40°С, для камер с выключателем «Эволис» от минус 25 до плюс 40°С; высота над уровнем моря - не более 1000 м; окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.
