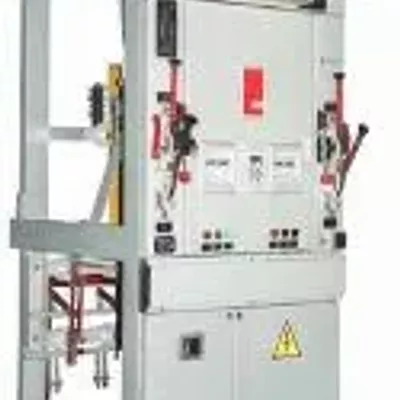

Камера сборная одностороннего обслуживания серии КСО-202У

Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Камеры КСО применяются в качестве распределительных устройств напряжением 6 - 10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Отличительные особенности КСО

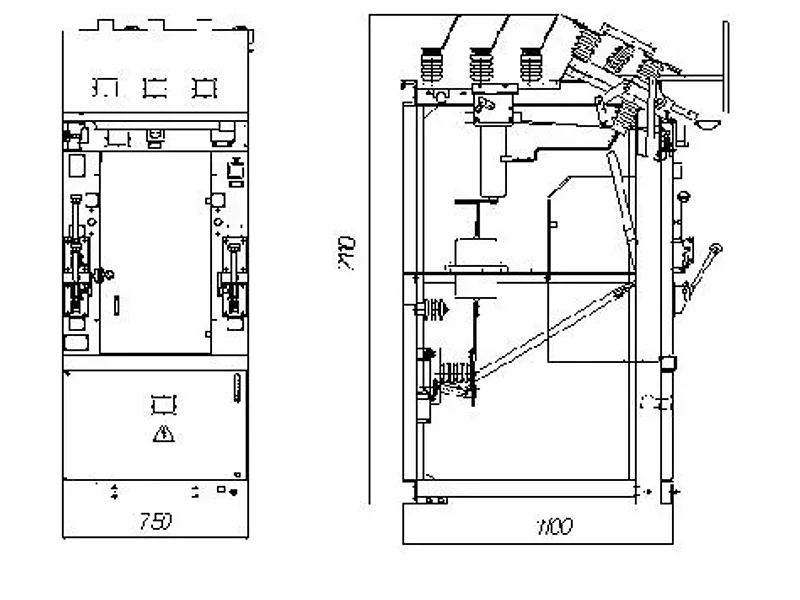

компактность (ширина по фронту 750 мм, глубина 1100 мм); разделение камеры на отсеки: высоковольтного выключателя, релейный, кабельный; наличие различных блокировок для защиты от ошибочных операций при обслуживании и ремонте, соответствующих всем требованиям ПУЭ; удобство и простота обслуживания; выполнения по схемам главных цепей свыше 100 испытаний и цепей вторичной коммутации, удовлетворяющих требованиям заказчика; использование по требованию заказчика коммутационных аппаратов и устройств РЗА (в т.ч. микропроцессорных) российских или зарубежных производителей; замена и стыковка без дополнительной адаптации с камерами КСО серий: 2УМ, 272, 285, 292, 298, 2000; применение при изготовлении современных технологий (резка, изгиб и перфорация металла на автоматизированных комплексах FINN-POWER, порошковая окраска); широкая гамма коммутационных аппаратов, как импортных так и отечественных; высокая надежность и качество; комплектация современными средствами ЗДЗ на фототиристорах и оптоволоконных датчиках; поставка заказчикам в утепленных и "холодных" модульных домиках.

Технические характеристики

Номинальное напряжение (линейное), кВ: 6; 10 Максимальное рабочее напряжение (линейное), кВ: 7,2; 12 Номинальный ток главных цепей, А: 630; 1000; 1600 Номинальный ток отключения, кА: 12,5; 20 Ток термической стойкости (трехсекундный ток), кА: 20; 25; 31,5 Ток электродинамической стойкости, кА: 32; 52; 81 Номинальный ток трансформаторов тока, А: 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000; 1500 Номинальный ток сборных шин, А: 630; 1000; 1600 Номинальный ток шинных мостов, А : 630; 1000; 1600 Номинальное напряжение вспомогательных цепей, В:

     -цепи защиты, управления, сигнализации постоянного и переменного тока, В: 220
     -цепи трансформаторов напряжения, В: 100
     -цепи трансформаторов собственных нужд, В: 220; 380
     -цепи освещения внутри камеры КСО, В: 36; 220

Ток плавкой вставки силового предохранителя, А: 2; 3,2; 5; 8; 10; 16; 20; 31,5; 160 Высота над уровнем моря не более, м: 1000

Примечание: термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
