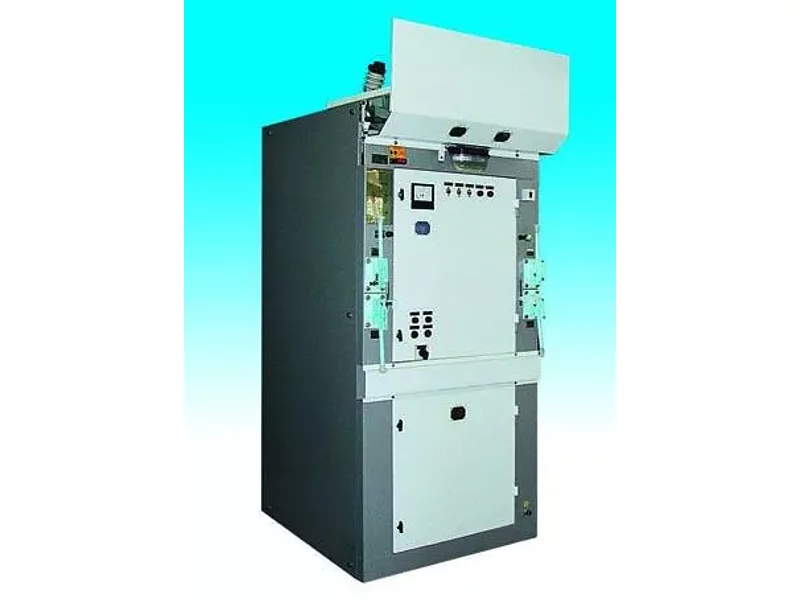

Камеры сборные одностороннего обслуживания серии КСО298

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Камеры сборные одностороннего обслуживания серии КСО298 предназначены для комплектования распределительных устройств трехфазного тока, напряжением 6 или 10 кВ систем с изолированной нейтралью в городских и сельских электрических сетях, на промышленных и сельскохозяйственных объектах.
Камеры КСО298 имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Номинальные значения климатических факторов – по ГОСТ 15150-69.
Высота над уровнем моря – не более 2000 м.
Окружающая среда не взрыво- и не пожароопасная, не должна содержать токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.
Требования безопасности – по ГОСТ 12.2.007.4-75.
Требования пожарной безопасности – по ГОСТ 12.1.004-91.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение, кВ 6; 10 Наибольшее рабочее напряжение, кВ 7, 2, 12 Номинальный ток главных цепей, А 400, 630, 1000 Номинальный ток отключения, кА:

камер с высоковольтными выключателями 20
камер с выключателями нагрузки 0,6

Предельный сквозной ток камер с высоковольтными выключателями, кА 51 Ток термической стойкости в течение 3с камер с высоковольтными выключателями, кА 20 Номинальное напряжение вспомогательных цепей, В:

переменного оперативного тока 220
постоянного оперативного тока 220
цепи трансформаторов напряжения 100
цепи освещения внутри камер 36
цепи трансформаторов собственных нужд 380/220

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 - 96 IР20 Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90 М1 Срок службы, лет 15
