Концевые муфты З5КВТп и З5КНТп для кабелей с бумажной изоляцией на напр. до 35 кВ

Концевые муфты З5КВТп и З5КНТп для кабелей с бумажной изоляцией с жилами в отдельных оболочках на напряжение до 35 кВ.

Термоусаживаемые концевые муфты 10КВТп и 10КНТп предназначены для оконцевания многожильных кабелей с бумажной пропитанной изоляцией.

При эксплуатации муфт допустимая разность уровня при установке муфты на нижнем конце кабеля - 25 м. Эксплуатация муфт допускается при температуре окружающего воздуха от -50°С до +50°С, а также при относительной влажности до 98%.

Выравнивание напряжённости электрического поля в корешке разделки кабеля обеспечивается высоковольтной перчаткой и мастичной лентой-регулятором со специально заданными электрическими характеристиками.

Для удобства перефазировки концевые манжеты сделаны разноцветными. Муфты выпускаются в виде комплекта деталей.

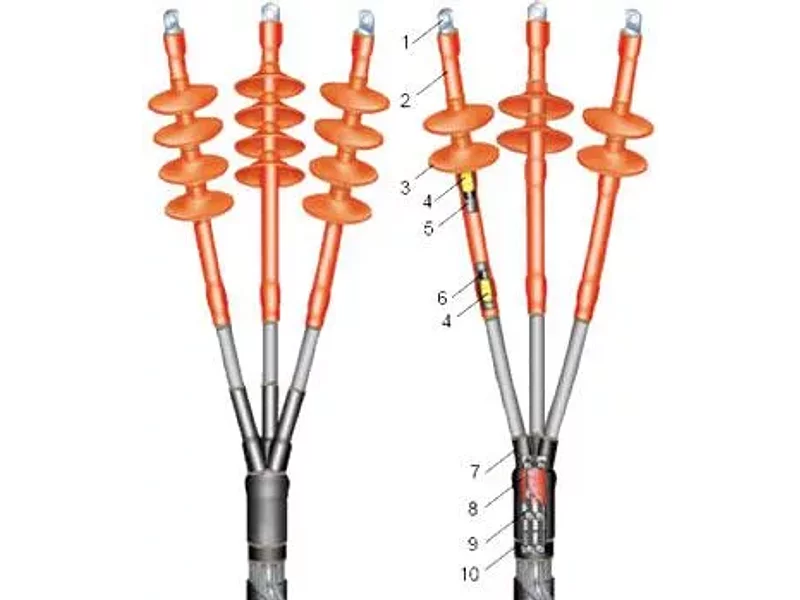

Схема муфт 35КВТпН:
1 наконечник болтовой,
2 трекингостойкая трубка,
3 изолятор,
4 лента-регулятор,
5 жильная трубка,
6 трубка-регулятор,
7 перчатка высоковольтная,
8 лента-герметик,
9 провод заземления,
10 манжета поясная.
