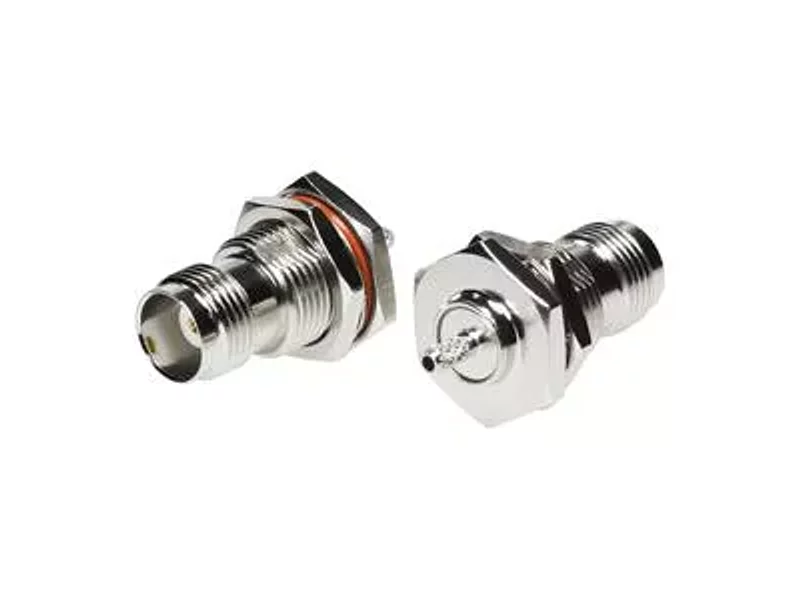

Розетки приборно-кабельные серии TNC для гибкого кабеля, крепление гайкой

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия TNC это очень популярные коаксиальные соединители средней мощности с винтовым соединением, разработанные и изготовленные согласно стандартов MILC-39012, IEC 169-17, BS 9210 N0007, и CECC 22200. Соединители обладают хорошими вибрационными характеристиками, высокой надежностью, широко используются в системах связи, где необходимы повышенные требования к вибростойкости соединителей.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 11 ГГц
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Номинальное напряжение: 500 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 1500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤1.5 мОм
Сопротивление внешнего контакта: ≤1 мОм
Долговечность: ≥500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Никель
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель
Кольцо: Силиконовая резина

TNC-KY3Y (артикул 262B-2501) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 2.5/3/50S (RG-174A/U, RG-188A/U, RG-316/U)
TNC-KY2.5DY (артикул 262B-2502) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 2.5/50D (RG-316D)
TNC-KY4Y (артикул 262B-2503) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 4/50S (SFF-50-2-1)
TNC-KY5Y (артикул 262B-2504) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 5/50S (RG-58/U, RG-141A/U)
TNC-KY5DY розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 5/50D (RG-142/U, RG-223/U, RG-400/U)
