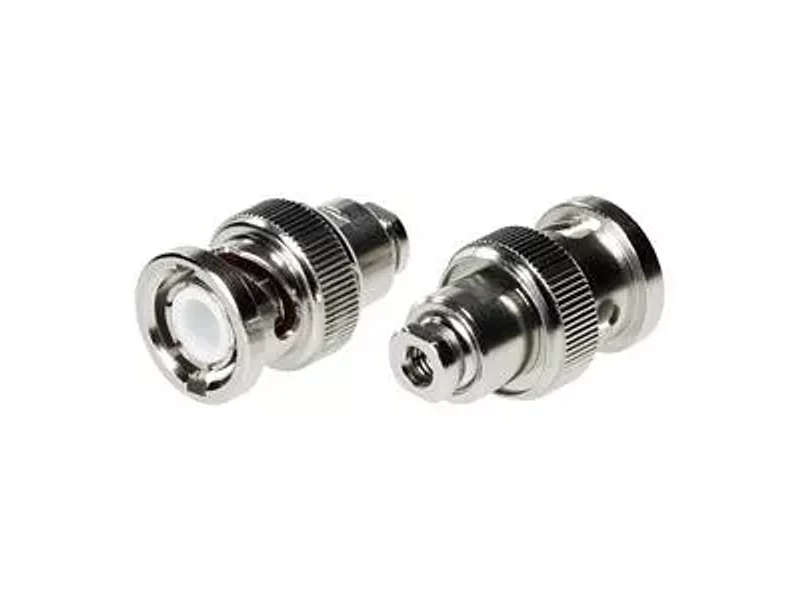

Вилки кабельные прямые серии BNC для гибкого кабеля

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия BNC представляет собой популярные коаксиальные соединители байонетного типа. Они отличаются превосходными характеристиками, обеспечивают быстрое соединение/разъединение и высокую надежность. Соединители серии BNC широко используются в электронном оборудовании и приборах. Присоединительные размеры и технические характеристики соответствуют спецификациям MIL-C-390I2, IEC-169-8, CECC 22120 и BS 9210 N 004.

Общие технические характеристики

Волновое сопротивление: 50 Ом/75 Ом
Рабочая частота: 0 ~ 4 ГГц (50 Ом), 0 ~ 2 ГГц (75 Ом)
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Номинальное напряжение: 500 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 1500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤1.5 мОм
Сопротивление внешнего контакта: ≤1 мОм
Долговечность: ≥500 циклов
Усилие разъединения: ≥0.6 Н
Материал корпуса: Латунь
Покрытие корпуса: Никель
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза или фосфорная бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель

BNC-J3 (артикул 251B-7531) вилка кабельная прямая, применяемый кабель 2.5/3/50S+D
BNC-J4 (артикул 251B-7532) вилка кабельная прямая, применяемый кабель 4/50S+D (SFF-50-2-1)
BNC-J5 (артикул 251B-7533) вилка кабельная прямая, применяемый кабель 5/50S+D (RG-55/U, RG-58/U, RG-400, LMR-195)
