Каталог коаксиальных кабелей ООО «Амитрон Электроникс»
Серия SSMB это микроминиатюрные соединители с системой соединения snap-on (быстрое соединение). Эта серия разработана как уменьшенная версия соединителей SMB. Соединители разработаны согласно стандартов MILC- 39012, IEC 169-19 и CECC 22170. Соединители имеют небольшой размер, вес, надежное и легкое соединение, прекрасные технические характеристики.
Общие технические характеристики
Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 3 ГГц
KCBH: прямые соединители ≤1.22, 0 ~ 1 ГГц; ≤1.35, 1 ~ 3 ГГц, угловые соединители ≤1.50, 0 ~ 1 ГГц; ≤1.63, 1 ~ 3 ГГц
Температурный диапазон: -55 ~ +165 °C
Сопротивление изоляции: ≥1000 МОм
Напряжение пробоя диэлектрика: 500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤5 мОм
Сопротивление внешнего контакта: ≤2.5 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

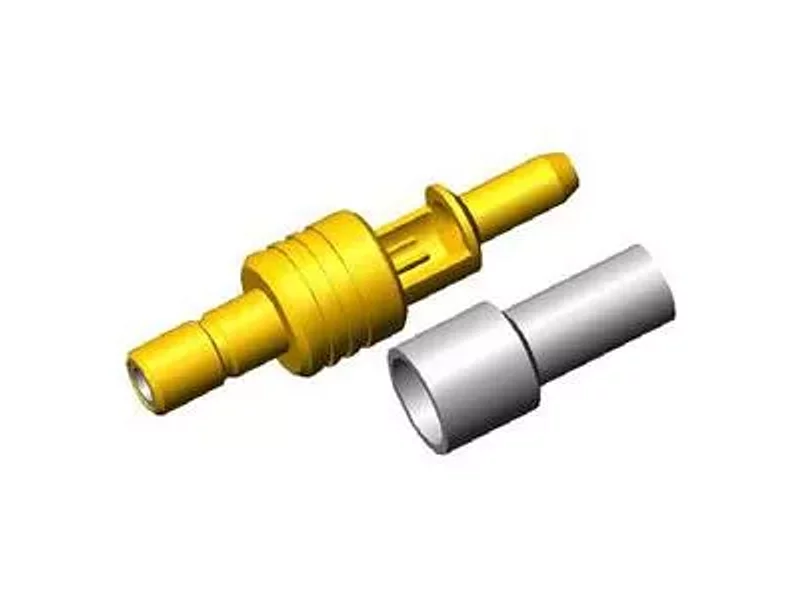

SSMB-J2.5DC (артикул 141A-7503) вилка кабельная прямая, применяемый кабель 2.5/50D (RG-316DT)
SSMB-J2C (артикул 141A-7501) вилка кабельная прямая, применяемый кабель 2/50S (RG-178/U, RG-196/U)
SSMB-J3C (артикул 141A-7502) вилка кабельная прямая, применяемый кабель 2.5/3/50S (RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1)
