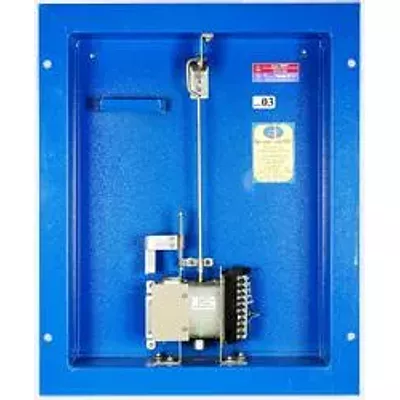

Клапан дымоудаления КДФ-1

Назначение.
Клапан предназначен для открытия проемов в каналах систем вытяжной противодымной
вентиляции зданий и сооружений различного назначения. По функциональному назначению
клапан может применяться как в качестве дымоудаления согласно требованиям СНиП 2.04.05-91. Клапан оснащен автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Типоразмеры клапанов КДФ-1:

- 700 х 500
- 400 х 500
- 550 х 440

Варианты комплектации:

электромагнитный привод; электрический привод ДСРК; электрический привод ДСРК с возвратной пружиной; электромеханический привод Belimo BLF-230(24); BLF-230(24)T; BF-230(24); BF-230(24)T.

Условия эксплуатации.
Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми
климатическими условиями. Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69.


Нормальные значения климатических факторов внешней среды при эксплуатации клапанов:

окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию; предельные рабочие температуры окружающего воздуха: верхнее значение +35°С; нижнее значение +4°С; средняя относительная влажность воздуха не более 80% при температуре + 25°С.

Клапан не подлежит установке в воздуховодах и каналах:

помещений категорий А и Б по пожаровзрывобезопасности; местных отсосов пожаровзрывоопасных смесей; в местах, не подвергаемых периодической очистке по установленному регламенту для предотвращения горючих отложений.

Основные технические характеристики:

Предел огнестойкости в режиме клапана дымоудаления, час: 1,5 (Е90) Инерционность срабатывания, с, не более: 30 Вероятность безотказного срабатывания: 0,999 Номинальное напряжение переменного тока частотой 50 Гц:

-для питания автоматического привода клапана, В 220
-для питания цепей контроля положения заслонки, В 12...220

Мощность автоматического привода, Вт, не более:

-электромагнитный 22
-электрический ДСРК 22
-электромеханичекий «BELIMO» по паспорту

Масса клапана (без решетки) в зависимости от типоразмерного ряда поперечного сечения, кг,

– 700 х 500 -41,0
– 400 х 500 -31,0
– 550 х 440 -34,0
