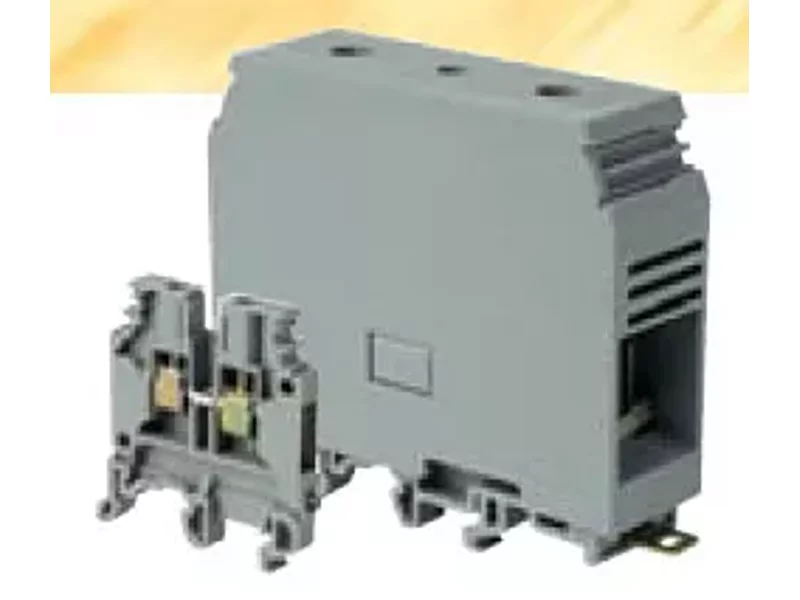

Клеммные соединения ENT. Соединение ADO.

В системе ADO® Вы получаете идеальные соединения, которые не зависят от оператора. Технология прорезания изоляции исключает риски, связанные с подготовкой провода (неправильная длина зачистки, недожатый наконечник) и обеспечивает надежное соединение с проводником. Все контакты - медные, поэтому ADO System® отлично противостоит коррозии.
Также система ADO® сверхустойчива к вибрациям. С-образная форма зажима постоянно находится в зоне упругих деформаций. Поэтому вне зависимости, один или два проводника введены в зажим, давление на проводник остается одинаковым постоянно.
В системе ADO® Вы можете подключать в один зажим два проводника одного сечения с одинаковой изоляцией. Существует несколько версий инструмента для системы ADO®:
- Полуавтоматический (1) (разработан для работы на сборочном участке и внутри шкафа)
- Пневматический (2) (рекомендован для автоматизированных рабочих мест)
- Ручной (3) (подходит для обслуживания и ремонта). Инструмент не может быть извлечен из клеммника до полного и корректного завершения операции ввода провода.
В отличие от других технологий прорезания изоляции ADO System® обеспечивает полную надежность соединений.
Соединение ADO:
-Максимальный размер провода – до 6 мм2(винт) и до 4мм2 (ADO)
-Монтаж на симметричную рейку DIN3
-Диапазон рабочих температур – от –40° до +110°
-Не содержат кадмия и галогенов
-Подключение двух проводов в один зажим
Соединение ADO включают:
-Проходные клеммы и клеммы "Земля" ADO - винт
-Проходные клеммы и клеммы "Земля" ADO - ADO
-Клеммы для датчиков ADO - ADO
Винтовой зажим:
-Максимальный размер провода – до 240 мм2
-Монтаж на симметричную рейку DIN3 и асимметричную DIN1
-Диапазон рабочих температур от –40° до +110°
-Не содержат кадмия и галогенов
-Подключение провода в наконечнике и без него
Пружинный зажим:
-Максимальный размер провода – 35 мм2
-Монтаж на симметричную рейку DIN3
-Диапазон рабочих температур – от –40° до +110°
-Не содержат кадмия и галогенов
-Подключение провода в наконечнике и без него
