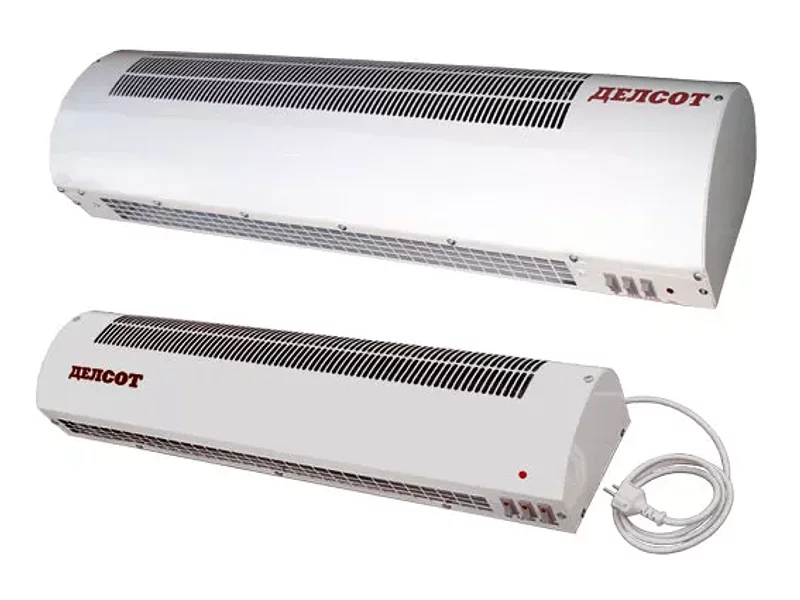

Тепловые завесы ТЗ

Назначение тепловых завес

Тепловые завесы ТЗ предназначены для защиты открытого проема путем создания преграды, которая разделяет воздушные массы снаружи и внутри помещения. При отключении тэнов тепловая завеса может быть использована в летнее время для защиты от пыли и насекомых.
Характеристики тепловых завес:Класс защиты тепловых завес от поражения электрическим током 1. Степень защиты – IP21. Срок службы тепловых завес составляет не менее 7 лет.

Устройство тепловой завесы:Тепловая завеса состоит из калорифера, внутри которого установлены оребренные тэны, двигатель с вентилятором и пульт управления. Управление мощностью тепловой завесы производится тремя выключателями. При включении первого выключателя тепловой завесы работает вентилятор, при включении второго выключателя работает вентилятор и половина номинальной мощности, при включении всех трех выключателей тепловая завеса работает на полную мощность. Второй и третий выключатель тепловой завесы работают только при включенном вентиляторе.
Вентилятор тепловой завесы всасывает воздух через перфорированную стенку корпуса. Воздушный поток, проходя через пучок тэнов тепловой завесы, нагревается и выбрасывается через сопло в виде струи. Управление тепловыми завесами (кроме ТЗ-3) может осуществляться с выносного пульта. Комплектование воздушных тепловых завес пультами производится по согласованию с потребителем.
Тепловая завеса снабжена термовыключателем для аварийного отключения тэнов в случае перегрева корпуса.
Перегрев тепловых завес может наступить от следующих причин:

входное и выходное окна тепловой завесы загромождены посторонними предметами или сильно загрязнены; вышел из строя двигатель вентилятора тепловой завесы.

Для увеличения срока службы перед выключением принудительно оставить тепловую завесу работать несколько минут в режиме вентилятора для снятия остаточного тепла нагревателей.

Монтаж тепловой завесы:
Установку, подключение и периодическое обслуживание тепловой завесы должен выполнять персонал, имеющий квалификационную группу по электробезопасности не ниже третьей. Все электромонтажные работы воздушных тепловых завес должны выполняться согласно электротехническим правилам и нормам эксплуатации оборудования, работающего под напряжением до 1000 В.
Перед монтажом тепловой завесы следует проверить ее с целью выявления и исправления повреждений, вмятин и других дефектов, образовавшихся при транспортировке. Особое внимание следует обратить на целостность нагревателей тепловой завесы. Сопротивление изоляции нагревателей тепловой завесы должно быть не менее 0,5 Мом.
Электрическую сеть при подключении тепловых завес следует оборудовать устройством защитного отключения (УЗО) или входным автоматическим выключателем. Тепловые завесы крепятся к стене с помощью кронштейнов, входящих в комплект поставки. Кронштейны тепловых завес предварительно монтируются на тепловую завесу при помощи болтов. Тепловая завеса крепится к стене через отверстия в кронштейне за крепежные болты, предварительно заделанные в стену. Расстояние между посадочными отверстиями в стене для тепловых завес различной мощности приведены ниже:

-Тепловая завеса ТЗ-3 – 746 мм
-Тепловая завеса ТЗ-3 – 902 мм
-Тепловая завеса ТЗ-3 – 1002 мм
-Тепловая завеса ТЗ-3 – 1204 мм
-Тепловая завеса ТЗ-3 – 1204 мм

Подключение тепловой завесы осуществляется согласно электрической схеме в соответствии с “Правилами эксплуатации электроустановок”. Сечение кабеля тепловых завес должно соответствовать данным руководства по эксплуатации.

Эксплуатация тепловых завес:
При работе воздушных тепловых завес необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001). Обслуживанию тепловых завес должен проводить специально подготовленный электротехнический персонал.
При срабатывании аварийного датчика необходимо обесточить тепловую завесу, выяснить причины срабатывания, устранить их и только после этого осуществить повторное включение тепловой завесы.

Запрещаются следующие действия по отношению к тепловым завесам:

класть на тепловую завесу любые предметы, закрывать ее шторами во избежание перегрева и возможного возгорания эксплуатировать тепловые завесы в вертикальном положении использовать тепловую завесу без заземления, использовать нулевой провод в качестве заземления проводить работы по обслуживанию тепловой завесы без снятия напряжения и до полного остывания ее нагревающих элементов применять тепловую завесу с открытыми боковыми крышками или кожухом размещать тепловые завесы в непосредственной близости от легковоспламеняющихся материалов устанавливать воздушные тепловые завесы в непосредственной близости от ванных, душевых и иных мест с избыточной влажностью включать тепловую завесу при отключенном вентиляторе.

Не рекомендуется устанавливать тепловую завесу непосредственно над электрической розеткой. Не реже одного раза в три месяца необходимо проверять состояние защитного заземления тепловой завесы.

Транспортирование тепловых завес:

Транспортирование тепловой завесы в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Условия транспортирования тепловых завес в части воздействия климатических факторов по группе условий хранения 4 (Ж2) ГОСТ 15150-69. Условия транспортирования в части воздействия механических факторов по группе условий транспортирования Л ГОСТ 23216-78.

Гарантия на тепловые завесы:

Изготовитель гарантирует соответствие тепловой завесы требованиям ТУ3442-023-12589972-2006 при соблюдении потребителем условий эксплуатации, хранения и транспортирования. Гарантийный срок хранения тепловой завесы 1 год.
Гарантийный срок эксплуатации 1,5 года с момента продажи тепловой завесы. Гарантийный срок исчисляется со дня изготовления тепловой завесы, если день его продажи установить невозможно.
В течение гарантийного срока завод-изготовитель в отношении недостатков тепловой завесы удовлетворяет требования потребителя в соответствии с действующим законодательством, при условии соблюдения потребителем правил эксплуатации, хранения и транспортирования.
Гарантийное обслуживание производится при предъявлении документов, подтверждающих факт и условия покупки тепловой завесы.
