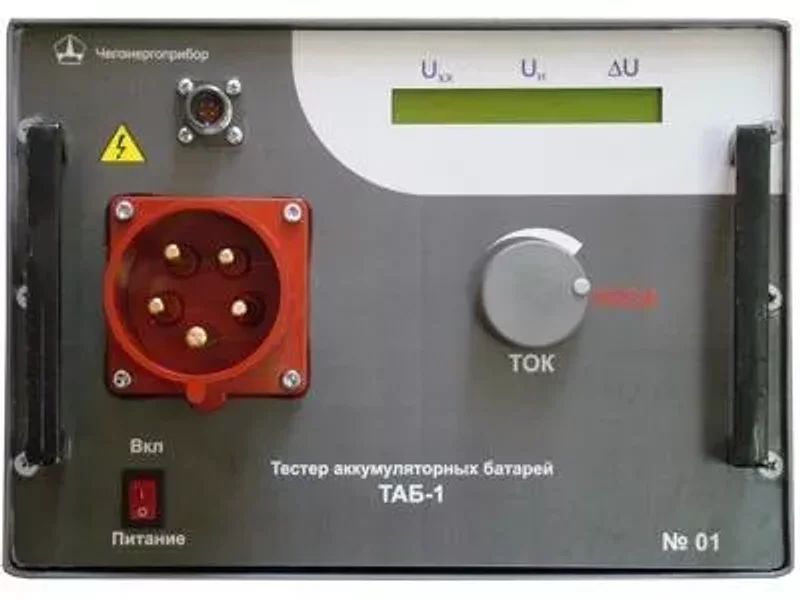

Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1

Назначение
Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 (далее прибор ТАБ-1) предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 27.2 РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования".

Прибор выполняет следующие операции:

Измерение напряжения АБ на холостом ходу. Нагружение АБ током предварительно установленной силы длительностью 0,3 с. Измерение напряжения АБ под нагрузкой. Вычисление разности напряжений (просадки).

Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.
Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.
Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220 +10/-40) В.

Прибор предназначен для эксплуатации в следующих условиях:

Температура окружающей среды 10...35°C. Относительная влажность воздуха, не более 80% при 25°C. Атмосферное давление 84...106,7 кПа.

Технические характеристики
Прибор ТАБ-1 обладает следующими характеристиками:

Диапазон измерения напряжений 90...240 В. Предел допускаемой основной приведенной погрешности измерения напряжений +0,5 %. Диапазон задания тока через АБ при UАБ=195 В 12...804 А. Дискретность задания тока при UАБ=195 В 12 А. Время нагружения 0,3 с. Масса без соединительных проводов и разъемов, не более 7,6 кг. Габариты прибора 200х280х360 мм. Длина соединительных проводов, не менее 4
