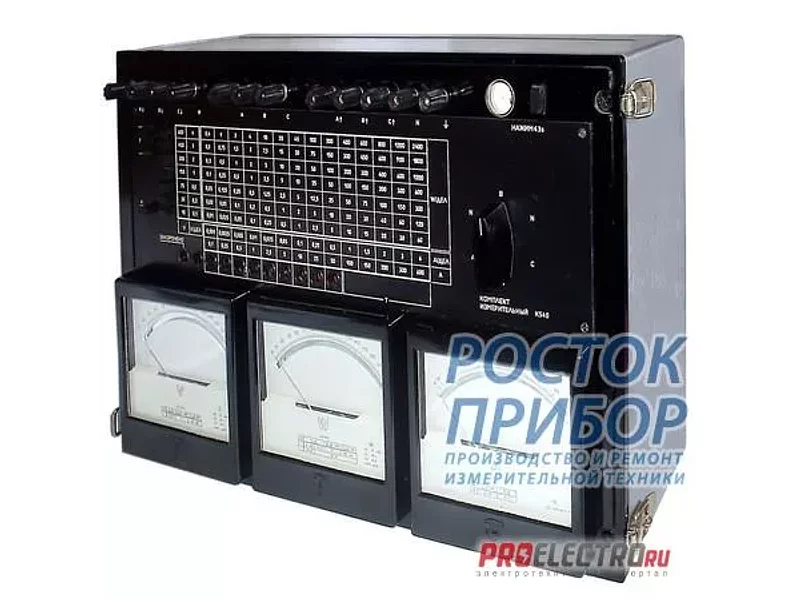

К540 Комплект измерительный

Комплект измерительный К540 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.   ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

По точности встроенные в комплект измерительные приборы соответствуют:

амперметр – классу точности 0,5: вольтметр на диапазоне измерений с конечным значением 15 V – классу точности 2,5, с конечным значением 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5; ваттметр при номинальном напряжении 15 V – классу точности 2,5, при номинальном напряжении 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5.

Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра указаны в таблице 1.                   Таблица 1 Прибор комплекта Конечное значение диапазона измерений Область частот (частота), Hz Примечание нормальная(нормальное значение) рабочая Амперметр 0,1 А
0,25 А
0,5 А
1,0 А
2,5 А
5 А
10 А 45—65 Св.65 до 500   25 A
50 А – 100 А
150 А
200 А
300 А
600 А 50 При использовании трансформатора тока УТТ-5М (класс точности — 0,2) Вольтметр 15 V
30 V 45-65   75 V Св. 65 до 400 150 V
300 V
450 V
600 V Св. 65 до 500

Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта указаны в табл.2. Номинальный коэффициент мощности ваттметра – 1.

Таблица 2 Номинальные токи, А Номинальные напряжения, V Область частот (частота), Hz Примечание нормальная (нормальное значение) рабочая От 0,1 до 10 15 и 30 45 – 65 –   75 Св. 65 до 400 От 150 до 600 Св. 65 до 500 25 и 50 От 15 до 600 – От 100 до 600 От 15 до 600 50 – При использовании трансформатора тока УТТ-5М

Габаритные размеры комплекта не более 505 х 330 х 190 mm. Масса комплекта не превышает 15 kg. Комплект – восстанавливаемое, ремонтируемое изделие.

  КОМПЛЕКТНОСТЬ Наименование и условное обозначение Количество Комплект измерительный К540 1 шт. Шнур 2 шт. Комплект измерительный К540.
Техническое описание и инструкция по эксплуатации   1 экз. Комплект измерительный К540.
Паспорт   1 экз.
