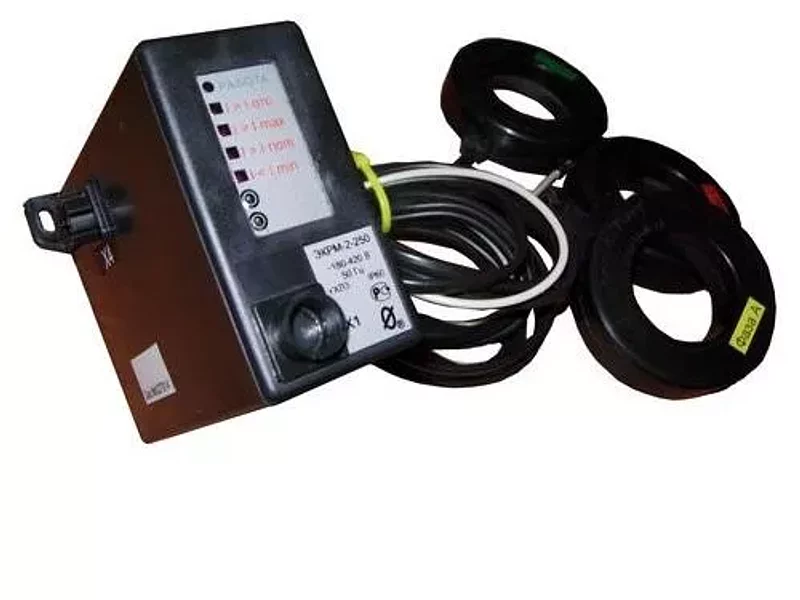

Электронные контроллеры ЭКР1, ЭКР2, ЭКР3, ЭКРМ

Электронные контроллеры: ЭКР1-5, ЭКР2-5, ЭКР1-2,5; ЭКР2-2,5; ЭКР3; ЭКР1-12.5, ЭКР2-125, ЭКР 1-25, ЭКР2-25,  ЭКР 1-62.5, ЭКР2-625, ЭКР1-125, ЭКР2-125,  ЭКР 1-250, ЭКР2-250,  ЭКР1-625, ЭКР2-625, пульты ПУ-04
НАЗНАЧЕНИЕ
1.Контроллеры ЭКР1,ЭКР2 предназначены для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50 Гц напряжением 220/380 B  и защитного отключения нагрузки при возникновении аварийных режимов.
2. При косвенном подключении  через трансформаторы тока контроллеры могут использоваться в линиях  на любое напряжение.
3. Защитное отключение осуществляется путем снятия или подачи переменного  напряжения 220 или 380 В на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя).
4.Управляющий контакт контроллеров коммутирует цепь переменного тока от 0.1 до 2 А при напряжении до 380 В. Управляющий контакт контроллера ЭКР1 работает на размыкание цепи при аварийном отключении. Управляющий контакт контроллера ЭКР2 может работать как на  размыкание, так и на замыкание цепи при аварийном отключении (режим задается потребителем).
5. Контроллеры обеспечивают четырехуровневую регулируемую защиту по току по трем фазам сети:
 - по уровню  минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin; - по     уровню   тока      перегрузки     Inom - с регулируемой задержкой срабатывания Tnom; - по   уровню  тока максимальной защиты Imax - с регулируемой задержкой срабатывания Tmax; - по уровню сверхтока   Iотс - с нерегулируемой задержкой срабатывания.
6. Контроллеры изготавливаются шести номиналов на диапазон контролируемых токов от 2 до 5000 А. При подключении через трансформаторы тока  диапазон контролируемых токов может быть расширен до 100 КА.
7.Контроллеры обеспечивают регистрацию даты, времени, контролируемых токов  и причины аварии на момент аварийного отключения. Контроллер ЭКР1 сохраняет в памяти  параметры четырех последних по времени аварийных отключений. Контроллер ЭКР2 сохраняет в памяти  параметры  восьми последних по времени аварийных отключений.
8.Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10,  разрешение по времени 1 мин. Контроллер ЭКР2  таймера не имеет.
9.Контроллеры  изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 град.С при относительной влажности до 95%.
10.Питание контроллеров осуществляется от одной фазы сети переменного тока напряжением (220+/-22) В  или (380+/-38) B частотой (50+/-2) Гц. Контроллер сохраняет работоспособность при снижении питающего напряжения на 25% от номинального  продолжительностью не более 5 сек.
11.Мощность,   потребляемая     контроллером  от сети - не более 20 ВА. 12. Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который  включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.

ЭКРМ1-5, ЭКРМ2-5, ЭКРМ3-5, ЭКРМ1-2,5; ЭКРМ2-2,5; ЭКРМ3-2,5; ЭКРМ1-12,5;  ЭКРМ2-12,5;  ЭКРМ3-12,5; ЭКРМ1-25;  ЭКРМ2-25;  ЭКРМ3-25, ЭКРМ1-62,5;  ЭКРМ2-62,5;  ЭКРМ3-62,5; ЭКРМ1-125;  ЭКРМ2-125;  ЭКРМ3-125, ЭКРМ1-250;  ЭКРМ2-250;  ЭКРМ3-250, ЭКРМ1– 625, ЭКРМ2–625, ЭКРМ3-625,
