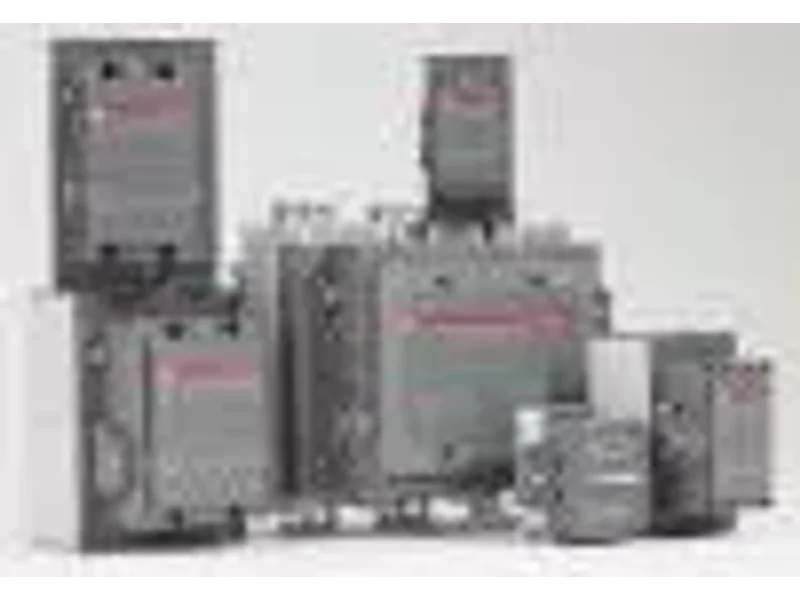

Контактор AF09-30-01-13 с универсал катушкой 100-250B AC/DC | 1SBL137001R1301

Контакторы серии А на токи от 9 A до 1650 A | ABB, Швейцария |
Серия А помимо стандартных контакторов с управлением напряжением переменного тока также включает в себя и несколько модификаций контакторов для специальных применений. В эту подгруппу входят контакторы ABB с управлением напряжением постоянного тока — серия AL и АЕ, а также контакторы с расширенным диапазоном напряжения управления TAL и TAE, с диапазоном напряжения управления 0,7–1,2 Un. В серию А от ABB также входит типоряд контакторов с электронной катушкой управления — AF, в которых диапазон напряжения управления является самым широким среди аналогов.
Контакторы снабжены электронной схемой, которая с большой точностью стабилизирует напряжение, подаваемое на катушку. Электронная схема контакторов AF всегда управляет катушкой при помощи постоянного тока, по-этому при включении в цепь переменного тока он сначала выпрямляется.
Основной областью применения контакторов ABB серии А является коммутация трехфазных электродвигателей и силовых цепей общего назначения напряжением до 690/1000 В постоянного тока. Их также можно использовать для решения множества других задач, например, разделения электрических цепей, коммутации конденсаторов и осветительных ламп.
Серия А контакторов АББ позволяет применять эти приборы в самых различных областях:
- управление электродвигателями (в комбинации с защитными автоматами и тепловыми реле);
- системы АВР (автоматическое включение резервного питания) с электромеханической блокировкой;
- управление нагрузкой на постоянном токе;
- исполнительные аппараты систем управления на базе программируемых контроллеров (пониженное потребление энергии катушками питания контакторов А);
- ж/д применение (с расширенным диапазоном напряжения питания).
Типоисполнения контакторов ABB серии А:
- А от 9А до 300А катушка управления АС
- AL от 9А до 40А катушка управления DC
- AE от 40А до 110А катушка управления DC
- TAL от 9А до 40А катушка управления DC (расширенный диапазон)
- TAE от 40А до 110А катушка управления AC/DC (расширенный диапазон)
- AF от 50А до 1650А катушка управления DC (расширенный диапазон)
