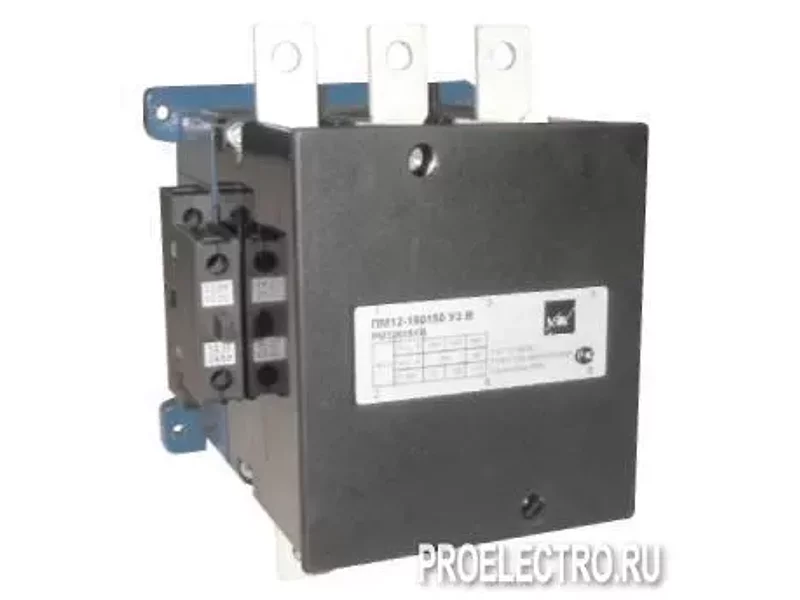

Контактор ПМ12, 160А, 380В | арт. PM12650YBM Schneider Electric

Реверсивные и не реверсивные контакторы PM12 до 132кВт
Применение:
Пускатели серии ПМ12 предназначены для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 и 60 Гц в категориях применения АСC1, АСC3 и АСC4.
Пускатели ПМ12 применяются, главным образом, в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью:
- до 45 кВт для пускателей на 100 А;
- до 75 кВт для пускателей на 160 А;
- до 132 кВт для пускателей на 250 А.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Все пускатели могут поставляться с ограничителями перенапряжения типа ОПН, что позволяет применять их в схемах с микропроцессорной техникой.
Характеристики:
- Номинальное напряжение: 660В
- Номинальное напряжение изоляции: 660В
- Катушки управления: на переменном токе, 50 или 60 Гц, 24В - 660В
- Количество полюсов: 3
- Блоки боковых доп.контактов: 2НО + 2НЗ (до 4НО + 4НЗ)
- Механическая износостойкость контактов главной цепи: 5 млн. циклов
- Коммутационная износостойкость контактов вспомогательной цепи: 0,75 млн. циклов
Пускатели имеют различные исполнения в зависимости от:
- номинального тока главной цепи (100, 160 и 250 А);
- номинального напряжения главной цепи (до 380 и 660 В);
- рода тока цепи управления (переменный ток);
- назначения (нереверсивные, реверсивные);
- степени защиты:
открытое исполнение IP00, IP20;
защищенное исполнение IP40;
пылевлагозащищенное исполнение IP54;
- наличия теплового реле (с реле, без реле);
- наличия ограничителя перенапряжений ОПН (с ограничителем перенапряжений, без
ограничителя перенапряжений);
- наличия кнопок управления, встроенных в оболочку пускателя (без кнопок управления Пуск и
Стоп для нереверсивного и реверсивного исполнений пускателя; с кнопками Пуск и Стоп для
нереверсивного исполнения пускателей);
- номинального напряжения включающих катушек:
110 В, 50 Гц;
220 В, 50 Гц;
380 В, 50 Гц
- класса износостойкости: А или В.
