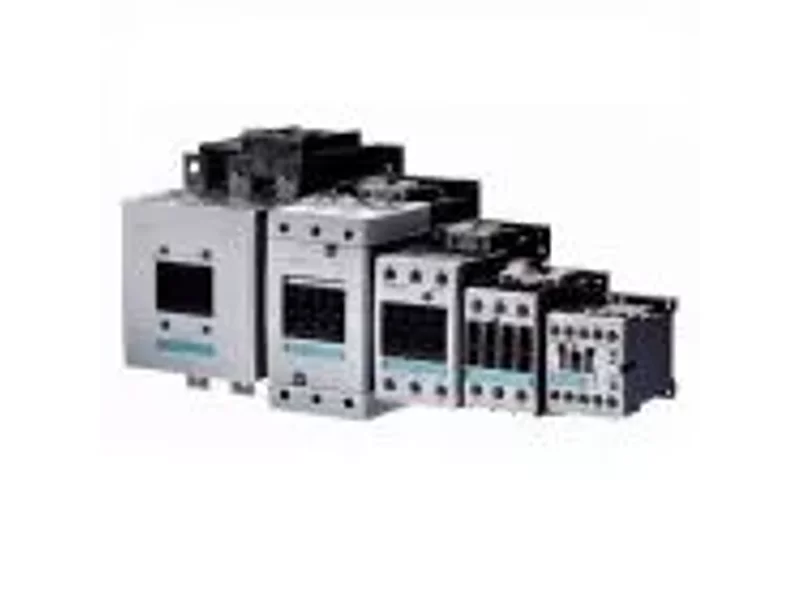

Контакторы SIRIUS 3RT

Контакторы SIRIUS 3RT.
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник. Контакторы SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

Всего 7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

Контакторы, использующие вакуумную технологию, имеют по крайней мере удвоенный электрический срок службы, по сравнению с обычными воздушными. Воздушные и вакуумные контакторы в диапазоне от 55 до 250kW (S6 - S12) доступны как с обычным, так и с электронным приводом UC по запросу. Электронные приводы также и с указателем оставшегося срока службы, или подключаемые к индустриальным сетям, или с интегрированным AS-интерфейсом. Если Вы используете SIMOCODE-DP, Вы можете подключиться с PROFIBUS-DP.

Области применения

для коммутации двигателей до 250 кВт/ 400 В для 4-х полюсной коммутации двигателей до 140 А/ 400 В для коммутации омических нагрузок до 97 кВт/ 400 В для коммутации конденсаторов от 15 до 50 квар/ 400 В контакторы связи (интерфейс) до 11 кВт.

Преимущества

Большой механический и электрический ресурс. Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты Только 4 типоразмера для мощностей от 3 до 45 кВт. Простота возможного расширения, одинаковые габариты даже при более высокой мощности До 60С монтаж "вплотную" без ухудшения параметров. Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа. Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени. Простота обращения. Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума. Катушка с 4 выводами в типоразмерах от S0 до S3. Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.

Программа выпуска

3RT10 Контакторы для коммутации эл/двигателей
Контакторы 3RT применяются для коммутации электродвигателей, категория применения - AC-3.
До 45 кВт - 4 типоразмера (S00, S0, S2, S3), до 250 кВт - 3 типоразмера (S6, S10, S12). Аксессуары для типоразмеров S0 - S12 идентичны.
Управляющие напряжения катушек управления могут быть различны, применяются как катушки переменного тока, так и постоянного тока.

3RT12 Вакуумные контакторы для коммутации эл/двигателей
Типоразмеры S6, S10, S12. Коммутация нагрузок от 110 до 250кВт (по AC-3)
Предлагаются два типа магнитных приводов:
обычный привод, модификации 3RT12...A
электронный привод, модификации 3RT12...N
Универсальное управляющее напряжение
Контакторы могут управляться как переменным (40-60 Гц), так и постоянным током.
Съемные катушки
Для замены катушек, например при изменении категории применения, достаточно нажать на защелку, вынуть электромагнитные катушки вверх без какого-либо инструмента и заменить их любыми другими катушками того же типоразмера.

Преимущества:

Очень высокий энергетический ресурс Высокая кратковременная нагрузочная способность для тяжелых пусков Отсутствие снижения расчетных рабочих токов до 1000 В Отсутствие открытой электрической дуги и газов, т. е. отсутствие необходимости соблюдения минимальных расстояний от заземленных деталей Увеличенные интервалы обслуживания Увеличенный коэффициент готовности оборудования

Также выпускаются вакуумные контакторы 3TF68 для коммутации двигательных нагрузок от 335 до 450кВт.

3RT10 Согласующие контакторы для коммутации эл/двигателей
Согласующие контакторы 3RT10 для коммутации двигателей рассчитаны на специальные требования для совместной работы с электронными устройствами управления.
Согласующие контакторы обладают малой потребляемой мощностью, расширенным рабочим диапазоном магнитной катушки, а также встроенным устройством ограничения коммутационных перенапряжений.
Согласующие контакторы 3RT10 1. не могут быть расширены блок-контактами.

3TG10 Малогабаритные контакторы, 4-полюсные
Контакторы 3TG10 с 4 главными контактами предлагаются с винтовыми или с плоскими штекерными присоединениями 6,3 × 0,8 мм. Модификации с винтовыми зажимами устойчивы к климатическим воздействиям и безопасны для прикосновения.
Контакторы 3TG10 имеют небольшие размеры. Ширина составляет 36 мм.
Контакторы 3TG10 оснащены встроенной схемой ограничения коммутационных перенапряжений.
Область применения
Благодаря отсутствию дребезга контактов пригодны для использования в бытовых приборах и распределительных устройствах для административных и жилых зданий. Кроме того, они могут применяться повсюду, где мало места для установки, например, в кондиционерах, отопительных приборах, насосах, вентиляторах.

3RA13/3RA14 Комбинации контакторов для реверсирования / пуска по схеме "звезда-треугольник".
Комбинации контакторов для реверсирования / пуска по схеме "звезда-треугольник" могут быть как заказаны в виде готовых комбинаций (до типоразмера S3 включительно), так и собраны самостоятельно из соответствующих комплектующих (такой путь, безусловно, дешевле).

3RH11/12/14 Вспомогательные контакторы
Вспомогательные контакторы SIRIUS 3RH для применения во вспомогательных цепях и цепях управления, для двигателей АС и DC. Однотипные по сравнению с контакторами управления двигателями SIRIUS 3RT типоразмера S00, поэтому обеспечивается возможность использования одинаковых принадлежностей. Варианты контактов: 4З; 3З+1Р и 2З+2Р. С помощью двух- и четырехполюсных блоков вспомогательных выключателей можно создавать восьмиполюсные комбинации.

Применение

Вспомогательные контакторы 3RH11/3RH12: для вспомогательных цепей и цепей управления до Ie/АС-15: 6А/230 В Вспомогательные контакторы с механической защелкой 3RH14: до Ie/АС-15: 6А/230 В (остается включенным даже при выпадении или отключении напряжения на катушке) Контакторы связи для вспомогательных цепей (интерфейс) 3RH11 до Ie/АС-15: 6А/230 В (рабочий диапазон 0,7 до 1,1 Us).Специально предназначены для работы с электронными блоками управления – большой рабочий диапазон, небольшая потребляемая мощность катушки.

Контакторы специального назначения
Контакторы 3RT14 применяются для коммутации омических нагрузок (категория AC-1) или в качестве контакторов, которые главным образом должны только проводить ток, например, при работе с приводами, имеющими регулируемую частоту вращения.
Для категории применения AC-1<140 А подходят данные по AC-1 для контакторов для двигателей.
Контакторы 3RT13 для коммутации омических нагрузок (категория AC-1), 4-полюсные, с 4 замыкающими контактами, 18А-140А,  используются для коммутации активных потребителей, разъединения сетей с незаземленной или плохо заземленной нейтралью, для переключения сети с альтернативными источниками напряжения, а также в качестве контакторов, только пропускающих, но не коммутирующих ток (например, для частотно-регулируемых приводов). Для больших токов, 200А-1000А, используются контакторы 3TK1.
