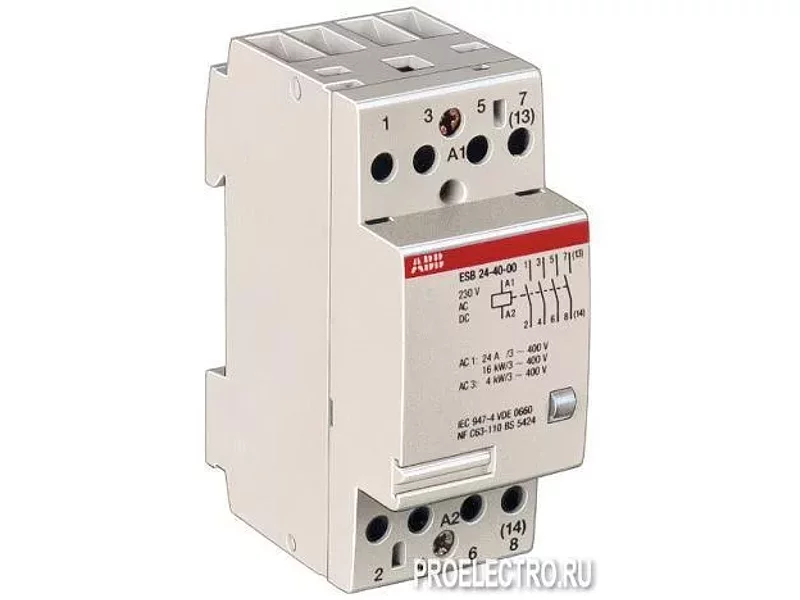

Модульный контактор ESB-24-04 (24А AC1) катушка 110В АС/DC | SSTGHE3291202R0004

Модульные контакторы ESB | ABB, Швейцария |
Модульные контакторы ESB применяются для коммутации и управления осветительными, обогревательными и вентиляционными устройствами, насосами, отопительными насосами и иными приводами для автоматизации зданий.
Преимущества:
- свободный от фона переменного тока магнитный привод
- малошумная коммутация
- индикация коммутационных положений
- встроенная электронная сеть катушки
- дополнительно монтируемый вспомогательный кoнтaктный блoк
- защита магнитной катушки от перенапряжений до 5 kV
- высокие коммутационная мощность и долговечность
- быстрое крепление с помощью ползуна с фиксатором
- крупные присоединительные элементы с рамочными клеммами
- защита от прикосновения согласно VDE 0106, часть 100
Модульные контакторы типа ESB 20 работают с помощью магнитной системы переменного тока. Тип ESB 24, 40, 63 компании ABB имеют магнитный привод постоянного тока, исключающий фон переменного тока. Встроенный диодный мост дает возможность подключения к источнику переменного напряжения.
Технические характеристики:
Тип контактора: ESB 20, ESB 24, ESB 40, ESB 63
Включение отопительных установок:
расчетный рабочий ток Ie (н.о. конт.): 20A, 24A, 40A, 63A
расчетный рабочий ток Ie (н.з. конт.): 20A, 24A, 30A, 30A
расчетная рабочая мощность (н.о. конт.)
- 230В 1~ :4кВт, 5,3кВт, 8,8кВт, 13,8кВт
- 230В 3~ : 9кВт, 15,2кВт, 24кВт
- 400В 3~ : 16кВт, 26кВт, 41кВт
Включение электродвигателей:
расчетный рабочий ток Ie (н.о. конт.): 9A, 9A, 22A, 30A
расчетный рабочий ток Ie (н.з. конт.): 9A, 6А
расчетная рабочая мощность (н.о. конт.):
- 230В 1~ : 1,3кВт, 1,3кВт, 3,7кВт, 5кВт
- 230В 3~ : 2,2кВт, 5,5кВт, 8кВт
- 400В 3~ : 4кВт, 11кВт, 15кВт
Расчетное напряжение изоляции, В: 500 (для ESB 20 - 400В)
Расчетное рабочее напряжение, В: 440 (для ESB 20 - 250В)
Защита от короткого замыкания (входной предохранитель тип gL/gG): 20А, 35А, 63А, 80А
