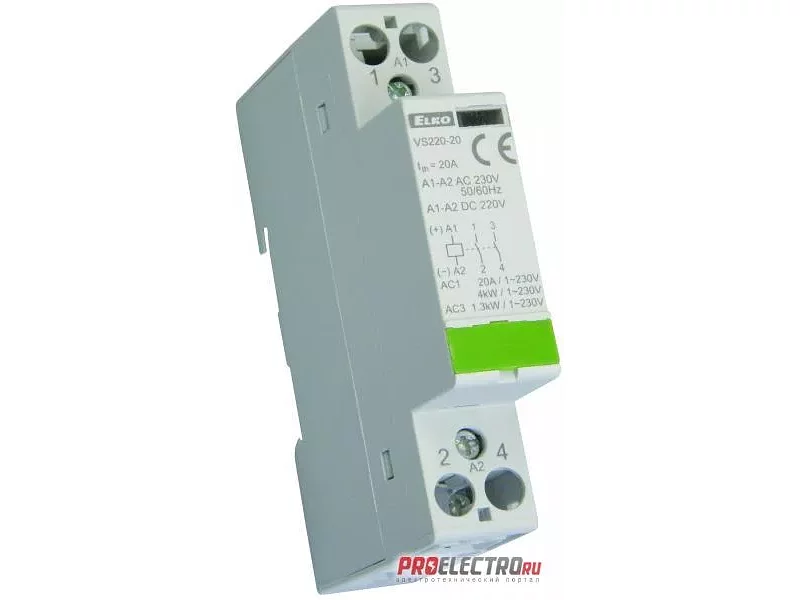

Модульный контактор VS220-20 230V

Назначение:

Предназначены для замыкания эл.цепей, а именно омических нагрузок и трехфазных асинхронных двигателей.

Особенности:

- Количество контактов VS220: 2

- Защита IP 20 -к контакторам под заказ поставляются корпуса, обеспечивающие защиту IP 40 всех клемм контактора.

- Монтаж на DIN рейку или на панель.

Технические характеристики:

Номин. изоляционное напряжение (Ui):440 VНомин. термический ток lth (v AC):20 AМощность коммутацииAC-1 для 400 VxAC-1 для 230 V:4 kWAC-3 для 400 V:xAC-3 для 230 V:1,3 kWAC-7a для 400 V:xAC-7a для 230 V:4 kWAC-7b для 400 V:xAC-7b для 230 V:1,3 kW только для NOAC-15 для 400 V:4AAC-15 для 230 V:6ADC1 Ue = 24 V:20 ADC1 Ue = 110 V:1 ADC1 Ue = 220 V:0,5 AНаибольшая частота коммут. при max нагр.:600 ком/часЭлектрическая жизненность при 230/400 VAC-1-омическая нагрузка:0,2x106AC-3-нагрузка двигателя:0,3x106AC-5a - газоразр.лампа высокого давл.:0,1x106 при 32 мFAC-5b - лампа накаливания:xAC-7a - бытовой омический прибор:0,2x106AC-7b - бытовой индукционный прибор:0,3x106Минимальная нагружаемость:≥ 17 V, ≥ 50 мAЗащита от замыкания предохранителем aM:25 AТип координации для ČSN EN 60 947-4-1:1Электрическая прочность:4 kVMax сечение подключ.проводов - контактыСплошной провод:10 мм2Тросовый провод:6 мм2Max момент натяжения:1,2 NмMax сечение подключ.проводов - катушкаСплошной провод:2,5 мм2Тросовый провод:2,5 мм2Max момент натяжения:0,6 NмУправлениеУправляющее напряжение катушки:AC/DC 24 V, 48 V, 110 V, 230 VПостоянная мощность катушки +/- 10 %:2,5 WПусковая мощность катушки +/- 10 %:2,5 WМонтаж нескольких контакторов:макс. 2 контактора*Вес:130 гРазмеры:17,5x85x60 ммНормы:IEC 60947-4-1
*Примечание: Если несколько контакторов установлено тесно рядом друг с другом, должна быть установлена модульная распорка между каждым вторым контактором. Модульная распорка поставляется под названием IKV.
