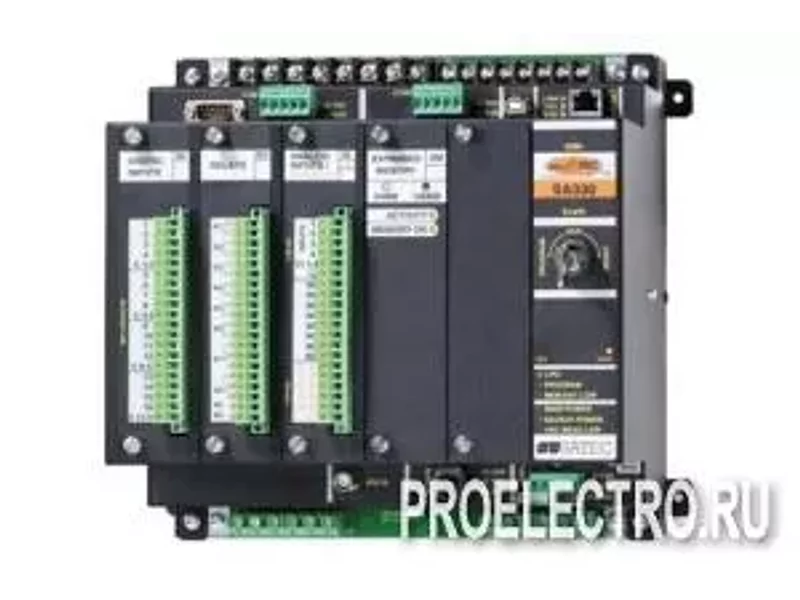

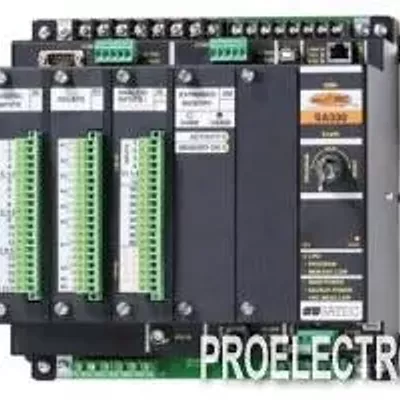

Контроллер серии ezPac SA300 SATEC (bay-controller)

Серия устройств ezPac SA 300 представляет собой многофункциональные устройства измерения, регистрации, анализа и управления, идеальные для использования в системах автоматизации предприятий электроэнергетики и других отраслей промышленности. Серия контроллеров ezPac SA300 (bay-контроллер) представляет собой многофункциональные устройства на базе микропроцессоров. Приборы включают в себя возможности анализатора качества электроэнергии, измерителя энергии, регистратора неисправностей и данных и программируемого контроллера, ориентированных на автоматизацию подстанции. Контроллеры обеспечивают измерения трехфазных электрических величин в распределительных системах электроэнергии, мониторинг внешних событий, управление работой внешнего оборудования через контакты реле, регистрацию кривых токов КЗ до 3000% от номинала, событий, а также запись гармоник и искажений.
Серия многофункциональных устройств электроэнергетики ezPac SA300 (bay-controller) является идеальным по критерию цена/качество решением для автоматизации электрической подстанции. Добавление одного прибора ezPac на каждый фидер цепи обеспечивает ВСЮ информацию для автоматизации подстанции (включая сбор информации о работе защит) и передачу данных по каналам связи. Прибор может использоваться вместе с существующими электромеханическими защитами, а также обеспечивает средства для дополнительной защиты.
Версии прибора:
• SA320 - базовая модель - предлагает все базовые измерения, управление и возможности записи токов до 150 А (3000% от номинала) для регистрации токов КЗ;
• SA320 - анализ качества электроэнергии в соответствии с требованиями международных стандартов IEEE, IEC, EN50160;
• SA330 - Улучшенная модель - добавлены четыре токовых входа 10A/20A для точного измерения энергии, при этом сохранены стандартные токовые входы до 150 А (3000% от номинала) для регистрации токов КЗ.
Технические характеристики серия ezPac SA300 (bay-controller):
• 8 быстродействующих регистраторов формы сигнала (одновременная запись 8- канального переменного тока, постоянного напряжения и 16-каналов для цифровых входов, записываемые в одну диаграмму, выбираемый коэффициент дискретизации 32, 64 или 128 точек на цикл; 20 циклов, предшествующих событию, разрешение 1 мс для цифровых входов, до 3 минут непрерывной записи при наличии 4х -Мбайтной встроенной памяти с дискредитацией 32 измерения на цикл);
• Программируемый контроллер (32 программируемые уставки управления, логика ИЛИ/И, программируемые пороги и задержки, релейное управление, управляемая событиями запись данных);
• Точный учет энергии (класс точности 0.2S, многотарифная система учета энергии TOU, возможность учета импульсов энергии от внешних приборов;
• Анализатор гармоник (полный гармонический анализ до 63-й гармоники, направление гармоник, мощности гармоник, симметричные составляющие);
• 32 цифровых счетчика, для подсчета импульсов от внешних источников и внутренних событий;
• 16 программируемых таймеров от 1/2 цикла до 24 часов для периодической записи и операций переключения на временной базе;
• Встроенные часы, календарь, возможность синхронизации времени (1 мс) через порт IRIG-B, через коммуникации или по внешнему сигналу;
• Встроенный резервный источник питания.
Дополнительно SA300 может быть оснащен 64/128-Мбайтной расширенной памятью для долгосрочной записи форм сигналов.
Входы тока и напряжения (AC/DC):
• 4 входа напряжения (прямое напряжение входа до 690В);
• 4 стандартных токовых входа переменного тока с расширенным входным диапазоном до х3000% перегрузки (входные токи 10A/IEC или 20A/ANSI, максимум до 150 A);
• Дополнительный комплект 4 токовых входов (входные токи 10A/IEC или 20A/ANSI) для точного измерения энергии;
• Вход постоянного напряжения (до 300 В).
Опции цифрового и аналогового ввода/вывода
SA300 имеет 5 слотов расширения для сменных модулей ввода/вывода:
• DI - цифровые входы (16 оптически изолированных входов на модуль, до 3 модулей);
• RO - релейные выходы (8 реле на модуль, до 4 модулей);
• AI/AO - Смешанные аналоговые входы/выходы (4 оптически изолированных аналоговых входа AI и 4 аналоговых выхода AO, в одном модуле до 4 модулей).Опции для входов и выходов 0-1мА, ±1мА, 0-20мА и 4-20мA;
• AIF- модуль высокоскоростных аналоговых входов (8 оптически изолированных аналоговых входа). Опции для входов 0-50 мА, ±10 В.
Коммуникационные опции
SA300 имеет обширные коммуникационные возможности:
• Три независимых универсальных последовательных коммуникационных порта (RS-232, RS-422/RS-485, до 115,200 бит/с, протоколы Modbus RTU/ASCII и DNP3.0)
• Инфракрасный порт (протоколы Modbus RTU/ASCII и DNP3.0);
• Встроенный модем 56K для коммуникаций по телефонным линиям (протоколы Modbus RTU/ASCII и DNP3.0);
• Порт Ethernet 10Base-T (протоколы Modbus/TCP или DNP3.0/TCP , сервисный порт Telnet);
• Порт USB 1.1 (протокол Modbus RTU, 12 Mбит/с) для быстрых локальных коммуникаций и извлечения данных.
Внешние дисплеи
Прибор SA300 (bay-контроллер) может заказываться модулем дистанционного дисплея (RDM) или с светодиодным графическим модулем (RGM). Оба дисплея имеют коммуникационный порт RS-485 и взаимодействуют с SA300 по протоколу Modbus RTU. Дисплеи могут располагаться на расстоянии до 0.5 км от устройства. Графический модуль RGM может также заказываться с портом Ethernet 10Base-T и может взаимодействовать с SA300 по локальной сети.
RDM имеет три 6-разрядных окна с красными светодиодами. Он позволяет пользователю просматривать данные, параметры индикации состояния, а также выполнять операции базовой установки.
RGM имеет цветной графический светодиодный дисплей и включает в себя расширенные возможности по отображению информации, позволяя пользователю просматривать осциллограммы, спектры гармоник, тренды по данным.
Микропрограммное обеспечение, способное к модификации
SA300 использует флеш память для хранения программ прибора, что позволяет в дальнейшем выполнять модификацию без замены аппаратных компонентов. Новые возможности могут легко добавляться в прибор путем простой замены микропрограммы через локальный порт RS-232 или порт Ethernet.
* - поставка устройств серии ezPac SA300 SATEC (bay-контроллер) осуществляется только при условии использования их в программно-технических комплексах компании ООО "ЭнергопромАвтоматизация".
