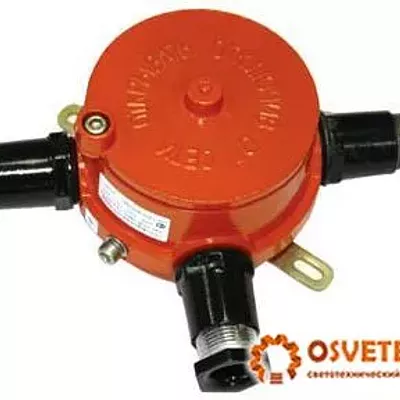

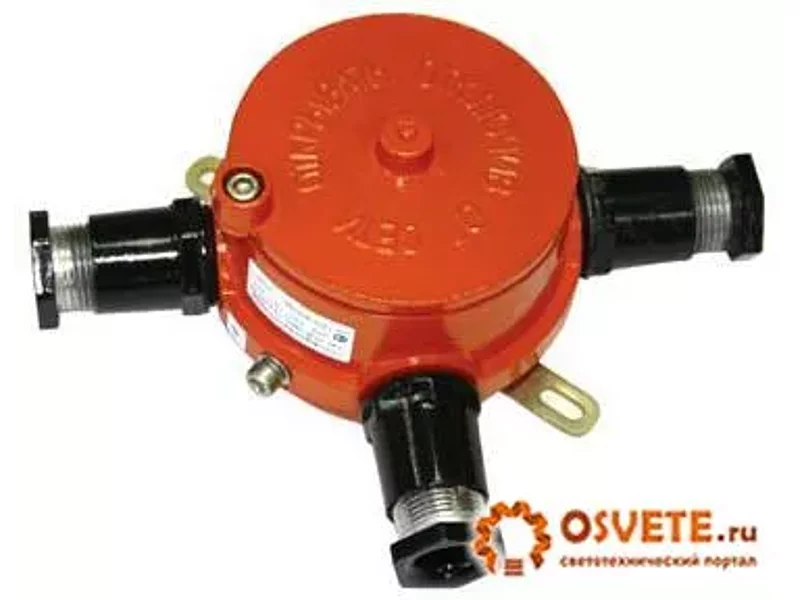

Коробка взрывозащищенная КР-В-100Е колодка винтовая, без вводов, без пробок

Назначение: Коробки взрывозащищенные серии КР-В-100 предназначены для соединения, протягивания и разветвления проводов и кабелей, как в трубной, так и в открытой разводке.

Конструкция: Коробки изготовлены из алюминиевого сплава, являются пылевлагозащищенными (степень защиты IP65), пригодны для работы в условиях повышенной влажности (до 98 %) и при температурах от -60°С до +40°С (УХЛ1). Коробки крепятся к опорной поверхности посредством винтов М6 или через специальную планку.

Комплект поставки: Общая базовая комплектация коробок серии КР-В-100: корпус коробки и крышка (для коробок КР-В-100е и КР-В-100d дополнительно кабельные ввода и пробки). Коробки конструктивно подразделяются на типы:

Коробка КР-В-100 поставляется с 4‑мя отверстиями 3/4" в корпусе, применяется в составе машин, аппаратов, светильников, в закрытых трубных системах электропроводки кабелем или проводами. Не использованные отверстия заглушаются пробками. Маркировка взрывозащиты 1Ex d IIС T6 Gb. Вид взрывозащиты «d» (взрывонепроницаемая оболочка). Допускается применение коробок КР-В-100 для выполнения разделительных уплотнений (КПР) и для проведения локальных испытаний (КПЛ).

Коробка KP-B-100d — комплектуется кабельными вводами «d» и пробками (заглушками) в соответствии с потребностью заказчика. Маркировка взрывозащиты — 1Ex d IIС T6 Gb. Вид взрывозащиты «d» (взрывонепроницаемая оболочка). Коробка поставляется без клеммной колодки. По требованию заказчика может поставляться с клеммными колодками винтовыми и безвинтовыми клеммными колодками WAGO. Предназначена для открытого и трубного монтажа кабеля.

Коробка КР-В-100е комплектуется кабельными вводами «е», пробками (заглушками) и клеммными колодками (винтовыми или безвинтовыми) в соответствии с потребностью заказчика. Маркировка взрывозащиты — 2ExeIIT6. Вид взрывозащиты «е» (повышенная надежность против взрыва). Клеммная колодка может быть винтовая или безвинтовая фирмы WAGО. Предназначена для открытого и трубного монтажа кабеля.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Степень защиты от внешних воздействий: IP65

Монтаж: транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм2 (с колодками WAGO); не более 6мм2 (для винтовой колодки и монтажа без применения клеммной колодки).

Маркировка взрывозащиты:    1Ex d IIС T6 Gb (КР-В-100 и КР-В-100d); 2 ExeIIT6 (КР-В-100е)

Диапазон рабочих температур: от –60°С до +40°С

Сейсмостойкость: 9 баллов по шкале MSK-64

Срок службы:     10 лет
