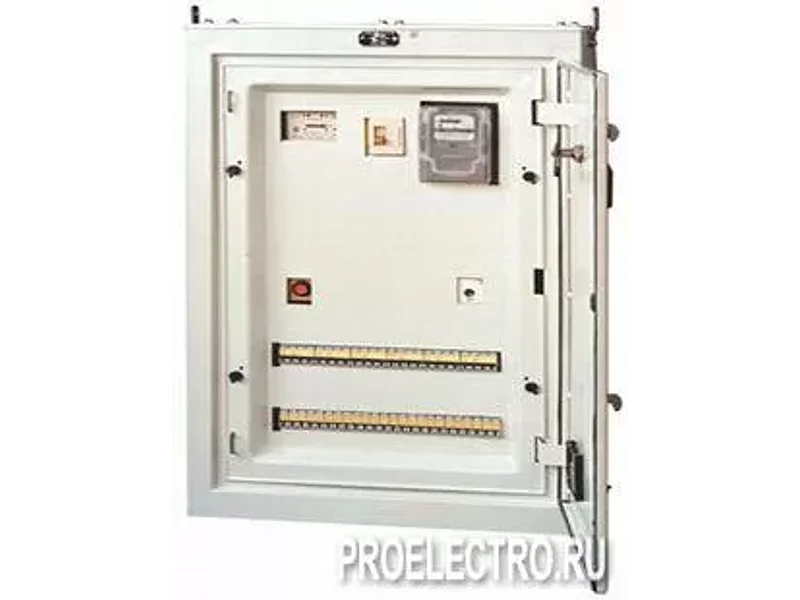

Пункты распределительные серии ПР-8804

Пункты распределительные серии ПР-8804.
Шкафы ввода, учета и распределения электрической энергии серии ПР 8804 разработаны специально для:

индивидуальных жилых зданий (коттеджей); небольших общественных зданий; малых производственных предприятий; встроенных объектов (офисов, магазинов и т. п.).

Климатическое исполнение - УХЛ3.1.
Шкафы могут использоваться в большинстве типов электрических сетей в части заземления (по ГОСТ Р50571.3-94, МЭК 364-4-41-92): TN-C, TN-S, TN-C-S, TT при различных вариантах расположения нулевого рабочего и нулевого защитного проводников, с целью обеспечения защитных мер от поражения электрическим током при эксплуатации.

Функциональные возможности
Шкафы обеспечивают:

ввод трехфазной электрической сети напряжением 380/220 V частотой 50 Hz или однофазной сети напряжением 220 V, 50 Hz, с возможностью отключения напряжения на вводе по команде пожарной сигнализации; распределение электроэнергии по трехфазным и/или однофазным цепям;- защиту всех цепей от перегрузок и токов короткого замыкания; защиту от токов утечки на землю с уставкой срабатывания 30, 100 и 300 mA; учет электроэнергии в трехфазной и однофазной цепях потребления; нечастые (до 6 в сутки) оперативные включения и отключения отходящих электрических цепей.

Встроенное в шкаф дифференциальное реле утечки (ДРУ) обеспечивает защиту людей от поражения электрическим током и защиту электроустройств от токов утечки на землю, тем самым снижается вероятность возникновения аварийных ситуаций и уменьшается возможность возникновения пожаров.

Параметры

Номинальный ток встроенного вводного выключателя, А: 50…250 Номинальный ток встроенных выключателей распределения, А: до 63 Номинальное напряжение, V:

      -силовой цепи: 380/220, 220
      -цепей управления: 220

Номинальная частота сети, Hz: 50 Номинальное напряжение изоляции, V: 380 Уставка ДРУ по току срабатывания, mA: 30, 100, 300 Прочность устройства при коротких замыканиях (действующее значение), kA, при коэффициенте мощности 0,28: 10 Усилие оперирования на рукоятке ручного дистанционного привода вводного выключателя, N: 160 Износостойкость ручного дистанционного привода, циклов ВО: 16000 Износостойкость выключателя

      -общее количество циклов СО: 25000
      -количество циклов СО под нагрузкой: 16000

Количество циклов СО под действием максимальных расцепителей тока: 25 Износостойкость выключателей при пуске асинхронных двигателей (режим АС-3): 300

Конструкция
Шкаф ввода, учета и распределения электроэнергии представляет собой металлическую шкафную конструкцию, степени защиты:

IP54 - при закрытых дверях, IP21 - при открытых дверях и для утопленного исполнения;

исполнения по способу установки:

навесного (для крепления на стенах, колоннах и других подобных конструкциях), утопленного (для установки в нишах стен) исполнения.
