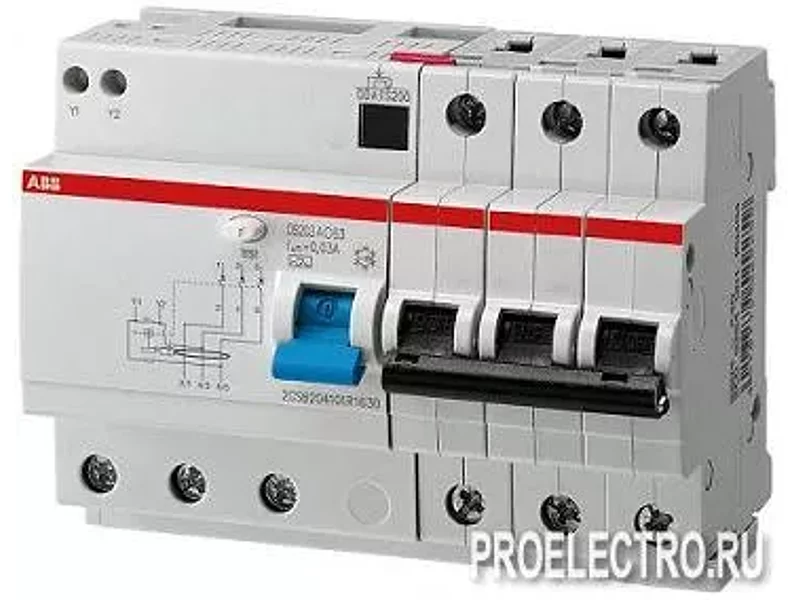

Автоматический выключатель дифф.тока 3п DS203 M A-C63/0,03 | ELC2CSR273101R1634

Автоматические выключатели дифференциального тока (АВДТ) серии DS 200 | ABB, Швейцария |
Устройства дифференциального тока предназначены для защиты людей и электроустановок от короткого замыкания на землю. Данные устройства подразделяются на три группы:
- Выключатели дифференциального тока (ВДТ) срабатывают только при обнаружении замыкания на землю (таким образом, для защиты их от сверхтоков или коротких замыканий они должны быть включены последовательно с модульными автоматическими выключателями или предохранителями).
- Блоки дифференциального тока собираются в один узел с модульными автоматическими выключателями с таким же или меньшим номинальным током, что обеспечивает защиту как от короткого замыкания на землю, так и от перегрузок или коротких замыканий.
- Автоматические выключатели дифференциального тока (АВДТ) - это устройства в одном корпусе, обеспечивающие как защиту от замыкания на землю, так и от перегрузок или коротких замыканий. Термомагнитные устройства дифференциального тока с защитой от сверхтоков (АВДТ) имеют самозащиту до максимального значения тока короткого замыкания, указанного на маркировке.
Модельный ряд System pro M compact от компании ABB представляет широкий выбор устройств дифференциального тока всех трех групп (их серии, соответственно: F 200, DDA 200 и DS 200).
Помимо большого количества аппаратов типа А или АС в стандартном исполнении, селективных или обеспечивающих мгновенную защиту по дифференциальному току, также выпускаются аппараты в специальном исполнении, такие как ВДТ типа AP-R с повышенной устойчивостью к ложному срабатыванию, или типа AE для аварийного отключения электропитания.
В каждую серию входят аппараты со всеми возможными конфигурациями полюсов.
Область применения автоматических выключателей дифференциального тока: коммерческие и промышленные объекты.
Технические характеристики:
Тип: АС-переменный ток, А-переменный и пульсирующий постоянный ток
Номинальный ток In, A: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63
Количество полюсов: 2P, 3P, 4P
Номинальное напряжение Ue, В:
1P+N - 230-240
2P, 3P, 4P - 230/400 - 240/415
Номинальный рабочий дифференциальный ток, А: 0,03
Номинальное напряжение изоляции Ui, В: 500
Максимальное рабочее напряжение испытания цепи, В: 254 (440 для 3P и 4P)
Минимальное рабочее напряжение испытания цепи, В: 110 (195 для 3P и 4P)
Номинальная частота, Гц: 50…60
Номинальная отключающая способность согласно IEC/EN 61009, предельный Icn, А:
DS200AC, DS200A - 6000
DS200MAC DS200MA- 10000
Номинальная отключающая способность по дифференциальному току, кА:
DS200AC, DS200A - 6
DS200MAC DS200MA- 10
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp, кВ: 6
Напряжение испытания изоляции (ном. частота, 1 мин.), кВ: 2.5
Класс ограничения: III, возможности разъединителя
Характеристики термомагнитного расцепителя:
B: 3 In ≤ Im ≤ 5 In
C: 5 In ≤ Im ≤ 10 In
Устойчивость к скачкам тока согласно VDE 0432 часть 2 (синусоида 8/20), А: 250
Рычаг управления: черный, пломбируется в положении ВКЛ.-ОТКЛ.(автоматический выключатель) + синий (ВДТ)
Электрическая износостойкость, n: 10000 (2000 для 125 A)
Механическая износостойкость, n: 20000 (5000 для 125 A)
Степень защиты
- корпус IP4X
- зажимы IP2X
Температура калибровки термоэлемента, C: 30 (20 - для характеристики К)
Окружающая температура (при среднесуточном значении до +35 С), C: -25…+55 (-25...+40 для 125 A)
Температура хранения, С: -40…+70
Тип зажима: цилиндрическая 2-направленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию (для 3P/4P In≤40 A - винтовая)
Сечение кабеля для верхних/нижних зажимов, мм2: 25/25 (до 25/16, для 3P/4P In ≤ 40 A)
