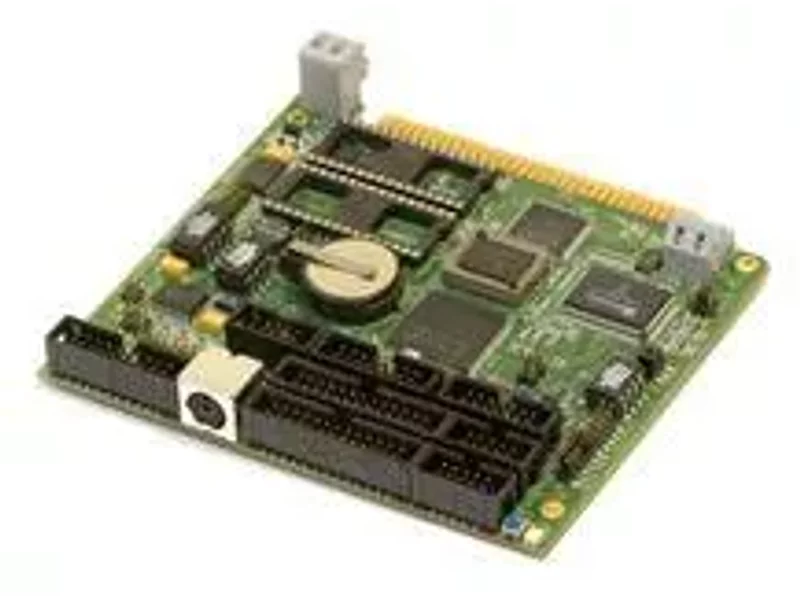

CPC107 (CPU188R) Модуль процессора

CPC107 (CPU188R) Модуль процессора

Характеристики

Процессор: innovASIC™ IA188ES, 40 МГц (80188 совместимый набор команд) Системная память: SRAM 1024 кбайт или 512 кбайт Возможность установки энергонезависимого ОЗУ: 32 кбайт или 128 кбайт Flash-диск: 32 Mбайт с поддержкой файловой структуры Возможность установки DiskOnChip™ Порт для подключения LCD: текстовые и графические модели; разъем для подключения LED-подсветки; потенциометр для регулировки контрастности UNIO48™ универсальный цифровой порт: 48 CMOS/TTL линий; выходная нагрузка 20 мА (для опто-модулей); 12 мА (0,4 В); 4 мА (2,4 В); возможность изменения функций (схемы) порта в системе Восемь изолированных аналоговых входов: разрешение 12 бит; диапазон входных сигналов 0…+5 В; ±5 В; 0…+10 В; ±10 В; 0…20 мА; ±20 мА; аппаратное усреднение на N=1, 4, 8 или 16 выборок; время преобразования 12,5 мкс×N; защита от перенапряжения ±16,5 В; изоляция от системы 500 В Два изолированных аналоговых выхода: разрешение 12 бит; выходные диапазоны 0…+5 В; ±5 В; 0…+10 В; максимальное время преобразования 10 мкс; выходная нагрузка 2 кОм; изоляция от системы 500В Два последовательных порта: COM1: RS-232 или изолированный RS-485 (изоляция от системы 500 В); COM2: RS-232 или изолированный RS-422/485 (изоляция от системы 500 В); скорость обмена по RS232 до 200 кбит/с; скорость обмена по RS422/RS485 до 2,5 Мбит/с; защита от ESD 15 кВ (IEC1000-4-2) Порт клавиатуры PS/2 Порт матричной клавиатуры (4×4, 4×5) Часы реального времени с встроенной литиевой батарейкой 3В (CR2032) Генерация NMI при понижении напряжения питания модуля ниже уровня 4,7 В Генерация NMI по активному (низкому) уровню сигнала IOCHK# шины ISA Два сторожевых таймера (WDT), внутренний – без генерации аппаратного сигнала сброса, внешний – с генерацией аппаратного сброса PC-зуммер Изолированный удаленный RESET FASTWEL™ BIOS: 256 кбайт с возможностью модификации в системе и резервной копией; ROM-DOS; возможность быстрой загрузки (< 1,5 с) Операционные системы: Microsoft™ MS-DOS®6.22; Fastwel™ FDOS 6.22 Напряжение питания: +5 В ± 5%, -12 В Потребляемый ток (без внешних устройств), не более: 400 мА/600 мА/750 мА Диапазон рабочих температур от –40 до +85°С Температура хранения: от –55 до +95°С Влажность: от 5% до 95%, при +25°С Устойчивость к многократным ударам: 50g Вибростойкость: 5g Среднее время безотказной работы (MTBF) не менее 300 000 часов

Описание

Модуль процессора CPC107 (CPU188R) выполнен в стандарте MicroPC и предназначен для использования в системах управления, сбора данных, контроля и т. п. Модуль может работать в автономном или подчиненном режиме. Подключение основных средств ввода-вывода (карты VGA, LCD, матричные и AT-клавиатуры, принтеры, FDD) позволяет использовать модуль процессора в системах с участием оператора. Кроме того, CPC107 может быть подключен к сетям RS-232/422/485, что дает возможность использовать контроллер в распределенных системах. Благодаря своей компактности, низкому потреблению и функциональной насыщенности, модуль CPC107 (CPU188R) является оптимальным решением для широкого диапазона встраиваемых приложений.
