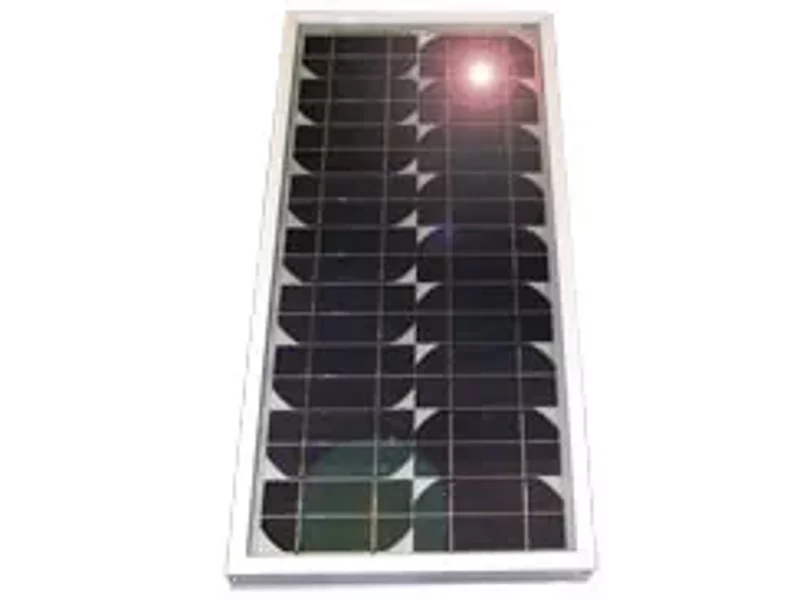

Фотоэлектрический модуль на основе монокристаллического кремния PSM 7 18Вт

Применение

Электрификация сельского хозяйства
Домашние солнечные системы
Насосные водяные станции
Системы телекоммуникации
Строительство
Сетевые системы

Стандарты качества

Разработан с учетом требований стандарта IEC 61215
Каждый модуль подвергается индивидуальной проверке и тестированию

Электрические параметры

Максимальная мощность, Pmp, Вт:

-PSM7-18 -18
-PSM7-16 -16
-PSM7-14 -14

Напряжение при макс. мощности, Ump, В: 17.5 Ток при макс. мощности, Imp, A:

-PSM7-18 -1,1
-PSM7-16 -0,95
-PSM7-14 -0,8

Напряжение х.х., Uoc, В: 21.6     Ток к.з., Isc, A:

-PSM7-18 -1,05
-PSM7-16 -0,9
-PSM7-14 -0,75

NOCT, 0C: 45 КПД ФЭП:

-PSM7-18 ->=14.6%
-PSM7-16 -13,2…14,6%
-PSM7-14 -11,3…13,2%

Допуск ±10%

Стандартные условия тестирования (STC):
Мощность освещения 1000Вт*м2 спектр AM 1,5 температура 250C.
Температура в освещаемом модуле повышается пропорционально мощности освещения.

Механические параметры

Общая площадь: 0.19 м2 Размер: 640х300х45 Масса: 5.8 кг Лицевая поверхность: Стекло марки M1 закаленное (4мм) Тыльная поверхность: PET пленка 0.1 мм Герметизация модуля: метилметакрилат Герметизация края: Силикон Рама: Окрашенный алюминий Соединит. коробка: Герметичная IP65 TYCO Количество элементов: 36 Тип: Монокристаллические 125 мм 1/4 псевдоквадрат, фото-чувствительная тыльная сторона Влажность: до 100% Температура воздуха: -40…60° C Градостойкость: 40 mm hailstones/speed 15 m/s
