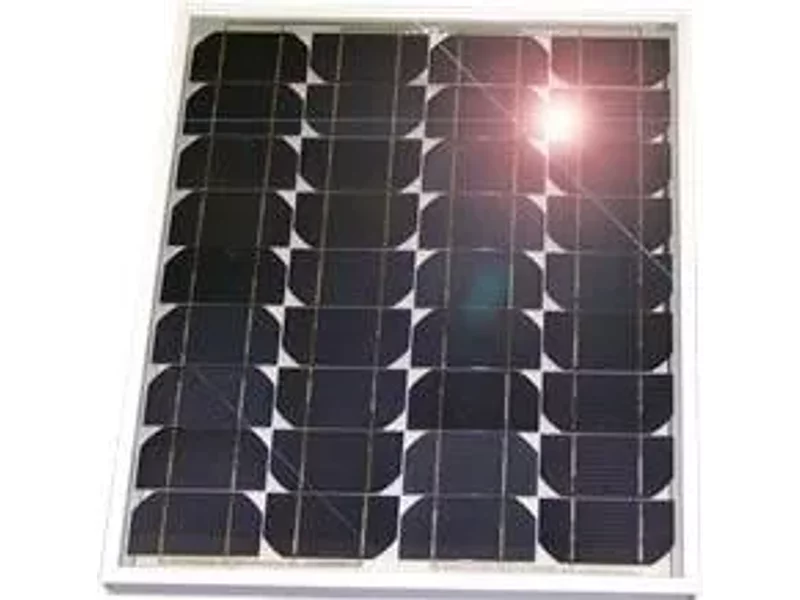

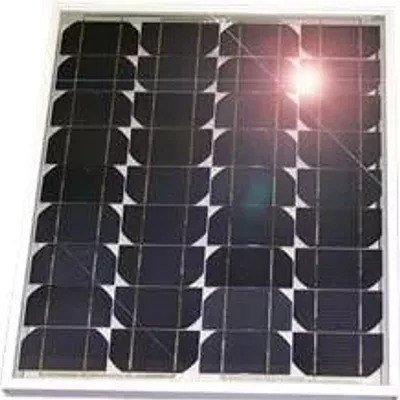

Фотоэлектрический модуль на основе монокристаллического кремния PSM6 37Вт

Применение

Электрификация сельского хозяйства
Домашние солнечные системы
Насосные водяные станции
Системы телекоммуникации
Строительство
Сетевые системы

Конструкция

Окрашенная алюминиевая рама 38 мм
36 монокристаллических солнечных элементов последовательно
Стекло марки M1 закаленное
Герметизация метилметакрилат, PET
Соединительная коробка с защитой IP65 TYCO

Стандарты качества

Разработан с учетом требований стандарта IEC 61215
Каждый модуль подвергается индивидуальной проверке и тестированию

Электрические параметры:

Максимальная мощность, Pmp, Вт:

-PSM6-37 -37
-PSM6-33 -33
-PSM6-30 -30

Напряжение при макс. мощности, Ump, В: 17.5 Ток при макс. мощности, Imp, A:

-PSM6-37 -2,0
-PSM6-33 -1,8
-PSM6-30 -1,55

Напряжение х.х., Uoc, В: 21.6     Ток к.з., Isc, A:

-PSM6-37 -2,2
-PSM6-33 -1,9
-PSM6-30 -1,65

Напряжение в системе,В: 600 NOCT, 0C: 45 КПД ФЭП:

-PSM6-37 ->=14.6%
-PSM6-33 -13,2…14,6%
-PSM6-30 -11,3…13,2%,

Допуск ±10%

Стандартные условия тестирования (STC):
Мощность освещения 1000Вт*м2 спектр AM 1,5 температура 250C.
Температура в освещаемом модуле повышается пропорционально мощности освещения.
На рисунке показаны вольтамперные характеристики при реальной температуре модуля в зависимости от освещения и температуре окружающего воздуха 250C

Механические параметры:

Общая площадь: 0.35 м2 Размер: 640х550х45 Масса: 5.8 кг Лицевая поверхность: Стекло марки M1 закаленное (4мм) Тыльная поверхность: PET пленка 0.1 мм Герметизация модуля: метилметакрилат Герметизация края: Силикон Рама: Окрашенный алюминий Соединит. коробка: Герметичная IP65 TYCO Количество элементов: 36 Тип: Монокристаллические 125 мм 1/2 псевдоквадрат, фото-чувствительная тыльная сторона Влажность: до 100% Температура воздуха: -40…600C Градостойкость: 40 mm hailstones/speed 15 m/s
