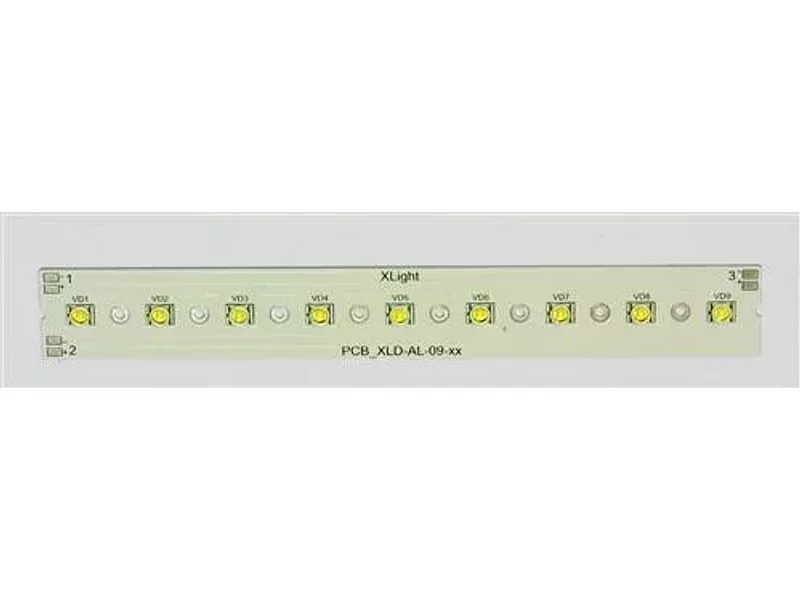

Линейный кластер c 9 светодиодами Cree XR-E/ XP-E XLD-AL1X09-000-01

Характеристики

Рассеиваемая тепловая мощность не более 9 Вт (без применения элементов охлаждения) При использовании алюминиевых радиаторов, существует возможность питания кластера со светодиодами серии XR-E током до 1 А, кластера со светодиодами серии XP-E до 700 мА, кластера со светодиодами серий XP-C, XR-C до 500 мА Возможность использования линейки в составе матриц Тип подключения – пайка к контактным площадкам Соединение светодиодов – последовательное Печатная плата рассчитана на установку девяти мощных светодиодов Cree XLamp® серий XR-E, XR-C или серий XP-E, XP-C Адаптирован к применению вторичной оптики Ledil для трех светодиодов Cree XLamp® серий XR-E, XR-C Температура эксплуатации от –40 до +85°С Температура хранения от –60 до +125°С Габаритные размеры: 238?32 мм.

Описание

Светодиодная линейка XLD-AL1x09-000-01 представляет собой прямоугольную печатную плату на алюминиевом основании с девятью установленными мощными светодиодами Cree XLamp® размером 7,0х9,0 мм или 3,45х3,45 мм, соединенными последовательно.

Подключение кластера к драйверу питания светодиода осуществляется пайкой к контактным площадкам. Допускается использование стандартной вторичной оптики для единичного светодиода. Кластер может использоваться как элемент светодиодной матрицы.
