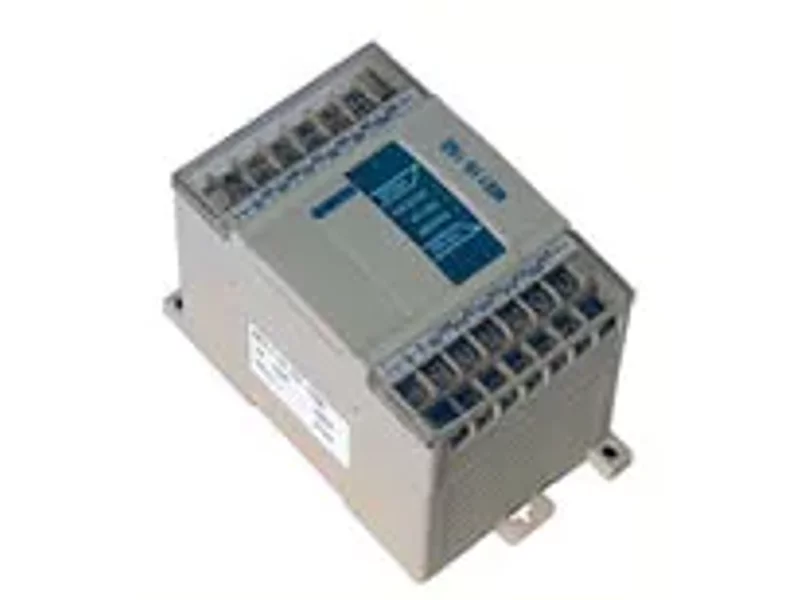

Модуль дискретного вывода ОВЕН МУ110-16К

Модуль дискретного вывода ОВЕН МУ110-16К.

Назначение модуля дискретного вывода ОВЕН МУ110-16К:
Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением.
Встроенные ВЭ могут работать в режиме ШИМ.
МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля дискретного вывода ОВЕН МУ110-16К:

16 каналов дискретного вывода, групповая развязка. Типы выходных элементов: К – транзисторная оптопара, открытый коллектор, 400мА, =60 В. Возможность выдачи ШИМ-сигнала с любого выхода. Напряжение питания: ~220 В или =24 В (в зависимости от модификации)

Технические характеристики
Потребляемая мощность, ВА, не более
      -МУ110-220(224).16Р(К): 12
      -МУ110-24.16Р(К): 6

Количество дискретных выходных элементов: 16 Интерфейс связи с компьютером: RS-485 Максимальная скорость обмена по интерфейсу RS-485, бит/сек: 115200 Протокол связи, используемый для передачи информации: ОВЕН; ModBus-RTU; ModBus-ASCII; DCON Степень защиты корпуса: IP20 Габаритные размеры прибора, мм: 63х110х73 Масса прибора, кг, не более: 0,5 Средний срок службы, лет: 8

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов; температура окружающего воздуха от минус 10 до +55 °С; верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги; атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
