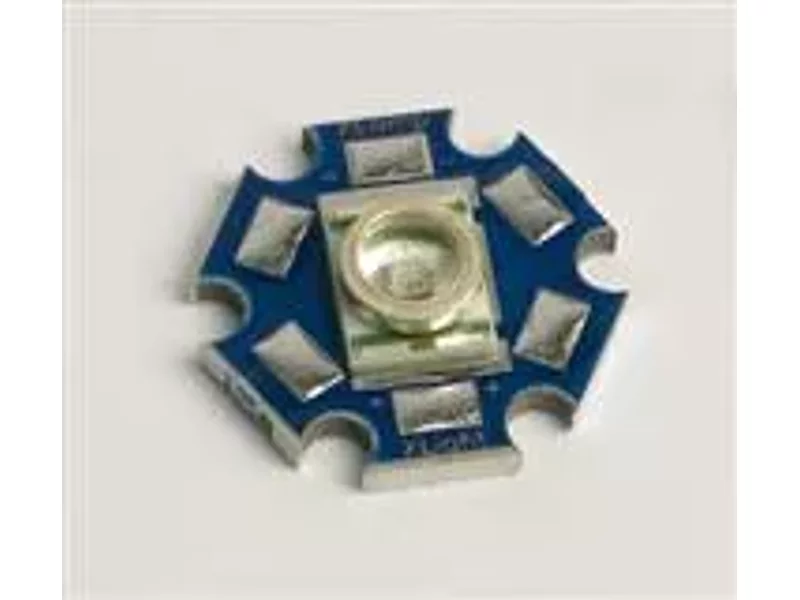

XLD-AC1X01-000-11 Кластер с 1 светодиодом Cree XR-E / XP-E, тип Star

XLD-AC1X01-000-11 Кластер с 1 светодиодом Cree XR-E/ XP-E, тип Star

Характеристики

Рассеиваемая тепловая мощность не более 1 Вт (без применения элементов охлаждения) При использовании алюминиевых радиаторов, существует возможность питания кластера со светодиодом серии XR-E током до 1 А, кластера со светодиодом серии XP-E до 700 мА, кластера со светодиодом серий XP-C, XR-C до 500 мА Возможность использования кластера в составе матриц Тип подключения – пайка к контактным площадкам Печатная плата рассчитана на установку мощного светодиода Cree XLamp® серий XR-E, XR-C или серий XP-E, XP-C Кластер адаптирован к применению вторичной оптики Carclo 10 мм для единичного светодиода Cree XLamp® серий XP-E, XP-C Температура эксплуатации от –40 до +85°С Температура хранения от –60 до +125°С.

Описание

Светодиодный кластер XLD-AС1х01-000-11 представляет собой шестистороннюю печатную плату на алюминиевом основании (тип "Star") с одним установленным мощным светодиодом Cree XLamp® размером 7,0х9,0 мм или 3,45х3,45 мм. Подключение кластера к драйверу питания светодиода осуществляется пайкой к контактным площадкам. Кластер может использоваться как элемент светодиодной матрицы.
