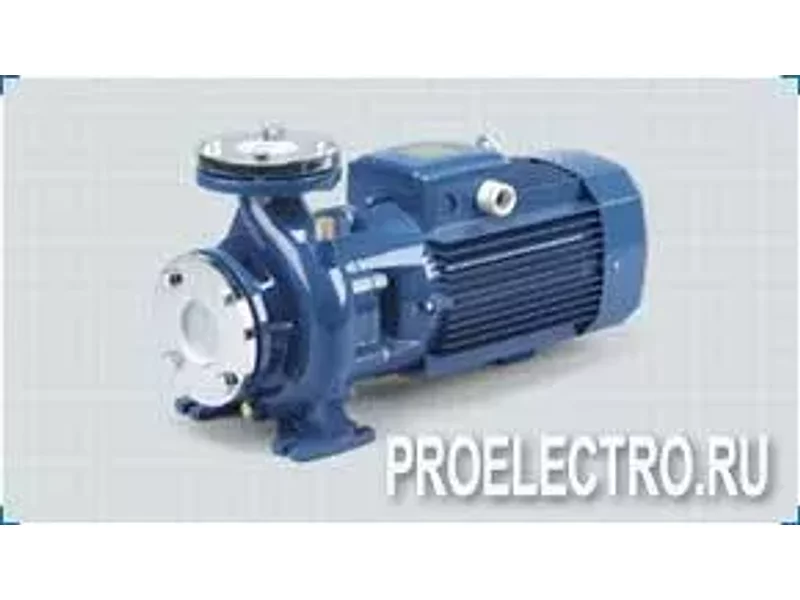

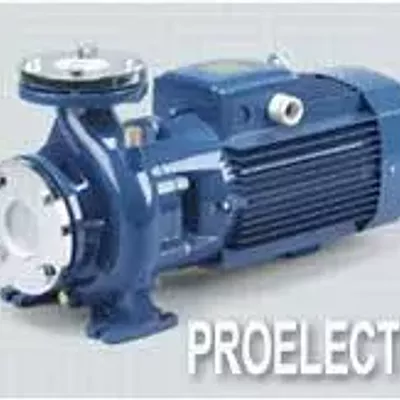

Центробежные электронасосы Pedrollo F80/160

Центробежные электронасосы Pedrollo F80/160.
Краткая техническая характеристика

подача: до 4000 л/мин. (240 m3/ч) напор: до 40 м манометрическая высота всасывания: до 7 м температура жидкости: до +90°C максимальная температура окружающей среды: +40°C

Принцип работы

Серия F включает в себя ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА С ОДНИМ РАБОЧИМ КОЛЕСОМ, изготовленные согласно нормативам EN 733-DIN 24255. Рабочее колесо, качающееся на ведущем валу, находится прямо перед всасывающим патрубком, предусмотренным на корпусе насоса. Особая форма рабочего колеса обеспечивает при минимальных гидравлических потерях, радиальное перемещение жидкости по направлению от центра к периферии, в процессе которого лопасти, имеющиеся внутри канала рабочего колеса, передают энергию накачиваемой жидкости как в виде напора, так и в виде увеличения скорости потока. На выходе с рабочего колеса жидкость закручивается в спираль, которая, совместно с коническим диффузором, обеспечивает преобразование части кинетической энергии в энергию напора.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Эти насосы находят свое применение прежде всего в быту, промышленности и в сельском хозяйстве, где их характеристики прочности и надежности могут быть оценены по достоинству. Исполнение насосов согласно нормативам EN 733-D I N 24255 обеспечивает соответствие, размеров, положения всасывающего и нагнетательного патрубков, опорных ножек и габаритов, указанным нормативам; это служит гарантией соответствия характеристик приобретаемого насоса его назначению, даже в случае особо высоких нагрузок, а также полной взаимозаменяемости с насосами, выпускаемыми согласно данным нормативам. Особенности конструкции, позволяющие выполнять демонтаж, не отделяя корпус насоса от трубопроводов (back pull out), делает применение этих насосов простои и удобной, при самых разных условиях эксплуатации.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.

Конструктивные характеристики

КОРПУС НАСОСА из чугуна, изготовлен в соответствии с нормативами EN 733-DIN 24255 b UNI 7467-NF E-44-111. снабжен фланцевыми всасывающим и нагнетательным патрубками (UNI 2236 PN 10). КРЫШКА КОРПУСА НАСОСА из чугуна, закрывающая корпус насоса с задней стороны, на которой устанавливается механическое уплотнение. РАБОЧЕЕ КОЛЕСО ИЗ ЧУГУНА, радиальное, центробежного типа. ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 430F. МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита. ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с Электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции F. Двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. СТЕПЕНЬ ЗАЩИТЫ IP 55 ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 34-1, CEI 2-3).
