Горизонтальные центробежные насосы ESPA ХN

Горизонтальные центробежные насосы ESPA ХN.

Насос ESPA ХN - центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками.

Секторы рынка
Жилищно-коммунальноe строительство, сельское хозяйство, промышленность.

Применение

Циркуляция и подача чистой воды и химически неагрессивных жидкостей. Водоснабжение и повышение давления. Системы полива. Циркуляция воды в системах кондиционирования. Моечные системы. Промышленность. Сельское хозяйство. Плавательные бассейны.

Характеристики горизонтальных центробежных насосов ESPA ХN

НАСОС

серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316. размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255); размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236); возможные типоразмеры: от DN 25 до DN 80; вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

Подача:

      — до 240 м3/ч, 2-х полюсный,
      — до 130 м3/ч, 4-х полюсный;

Напор:

      — до 110 м, 2-х полюсный,
      — до 23 м, 4-х полюсный;

Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу; Максимальное рабочее давление: 12 бар (PN 12).

Конструкция горизонтальных центробежных насосов ESPA ХN

Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками; Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16); Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533; Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода; Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M; Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960); Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

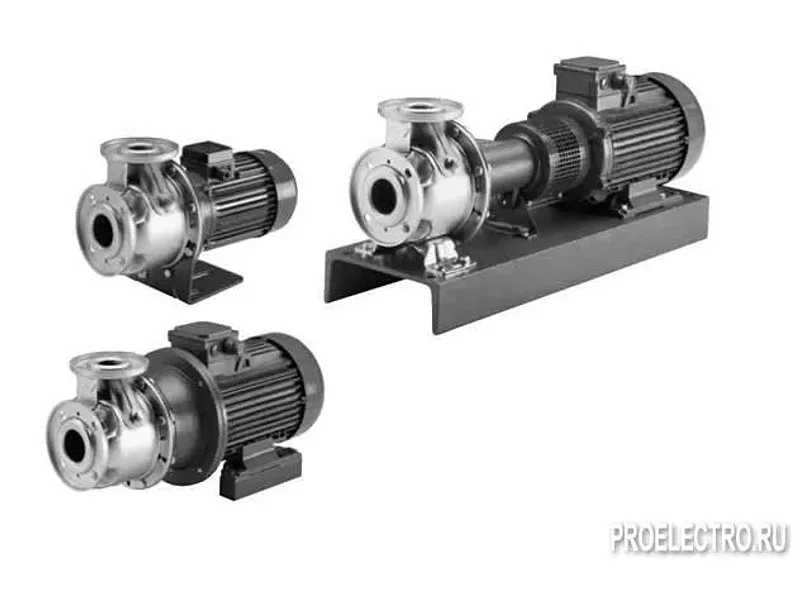

ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя; ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту"; ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием. Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа; Промежуточный фланец с возможностью подсоединения манометра; Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Различные напряжение и частота; Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса; Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение; Модель со стопорным штифтом вращательной части торцевого уплотнения; Двигатели, адаптированные к жаркой и влажной окружающей среде; Версии с управлением частотным регулятором HV ; Модель ХNF оснащена гибкой муфтой с проставком; Модель двигателя с дизельным приводом.
