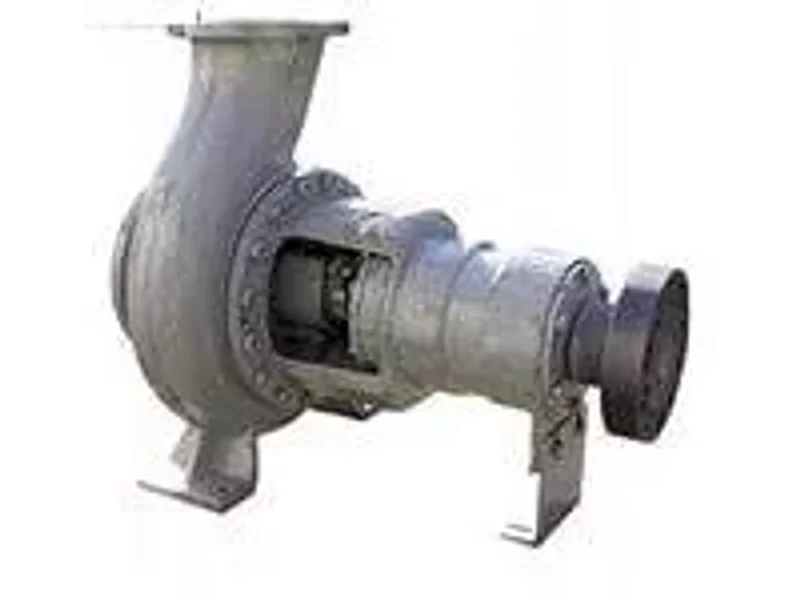

Насос АХ50/35

 без двигателя Агрегаты типа АХ чаще всего применяются в перекачке химически активных жидкостей, которые не содержат включений с объемом концентрации до 1,5%. Размер частиц не должен превышать 1мм. Показатель плотности не должен превышать 1850 кг/м3, кинематическая вязкость до 30·10-6  м2/с.

Температура не должна быть в пределах -40° С - +120° С.

Насосы изготавливаются в различных исполнениях в зависимости от материала деталей проточной части, типа узла уплотнения вала, диаметра рабочего колеса, мощности комплектующего электродвигателя.

1. Материал проточной части насоса выбирают, исходя из коррозионной активности перекачиваемой жидкости.

Условное обозначение материала А, В, М, Е, И, К, Т, ТЛ, Д1 в марке насоса означает:

А - углеродистая сталь

В - чугун марки СЧ15 или СЧ20;

М - сталь типа 15Х18Н12С4ТЮ ГОСТ 5632-72

Е - сталь типа 10Х17Н13М2Т ГОСТ 5632-72

И - сталь типа 06ХН28МДТ ГОСТ 5632-72

К - сталь типа 12Х18Н9Т  ГОСТ 5632-72

Т - титан ВТ1-0 ОСТ 1.90013-81

ТЛ - титан ВТ-5Л СТУ 2177-90

Д1 - сталь типа 90Х28МФТАЛ ТУ 26-06-1231-79.2. Для перекачивания особо токсичных и взрывоопасных жидкостей необходимо применять только двойное торцовое уплотнение и взрывозащищенный электродвигатель (В, 2В, АИМР, АИМ, АИММ, ВАО). Обозначение взрывобезопасности в марке - буква "Е".

Насосы могут быть укомплектованы взамен указанных электродвигателей, аналогичными по габаритно-присоединительным размерам, техническим характеристикам и степени защиты: вместо электродвигателей марки 4АМ  электродвигатели марок А, АИ, АИР и другие, вместо электродвигателей марки В электродвигатели марок АИМ, АИММ, ВА и другие.

3. Насосы каждого типоразмера комплектуются различными по мощности электродвигателями - в зависимости от плотности перекачиваемой жидкости.

При заказе оговаривать мощность комплектуемого двигателя и подрезку рабочего колеса "а" и "б".

Мощность требуемого электродвигателя определяют из равенства: Nэд.= К х Nн х r/1000, где:К - коэффициент запаса. Рекомендуется применять: К=1,3 при Nэд. до 4 кВт К=1,25 при Nэд. свыше 4 до 20 кВт =1,2 при Nэд. свыше 20 до 40 кВт К=1,15  при Nэд. свыше 40 кВт.

Nн - мощность насоса, кВт, при r = 1000 кг/м3  r - плотность перекачиваемой жидкости, кг/м3.

По величине Nэд. подбирают ближайший больший по мощности комплектующий электродвигатель.4. Для полупогружных насосов третья цифра обозначает глубину погружения, т.е. расстояние от опорной плиты до оси рабочего колеса.5. Варианты исполнения насосов: обрезка "а" - обеспечивает работу насоса в средней части поля  Q-H; "б", "в" - обеспечивает работу насоса в нижней части поля Q-H; " д" - обеспечивает работу насоса с напором выше номинального.

Перекачиваемая среда: химически активные жидкости без включений или содержащие твердые включения с объемной концентрацией до 0,1% (насосы типа АХ не более 1,5%), размером частиц до 0,2 мм (насосы типа АХ до 1мм), плотностью не более 1850 кг/м3 (для насосов типа АХ 200-150-400 - 1500кг/м3), кинематической вязкостью до 30·10-6 м2/с, с температурой от -40° С до +120° С, для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год.

Уплотнение вала: двойное торцовое - индекс 55 Избыточное давление на входе в насос до 8 кгс/cм2. В уплотнение вала необходимо подавать на проток затворную жидкость, нейтральную к перекачиваемому продукту, без механических примесей с давлением, превышающем давление на входе на 0,5...1,0 кгс/см2 в количестве 30...50 л/ч. Величина утечки затворной жидкости через торцовое уплотнение (55) - до 0,03 л/ч.

Агрегаты с двойным торцовым уплотнением и взрывозащищенным электродвигателем могут эксплуатироваться во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с Правилами устройства электроустановок (ПУЭ), для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категорий II-А и II-В, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78.

Необходимость поставки в указанном исполнении оговаривается при заказе. Насосы с опорой на корпусе соответствуют ISO 2858.
