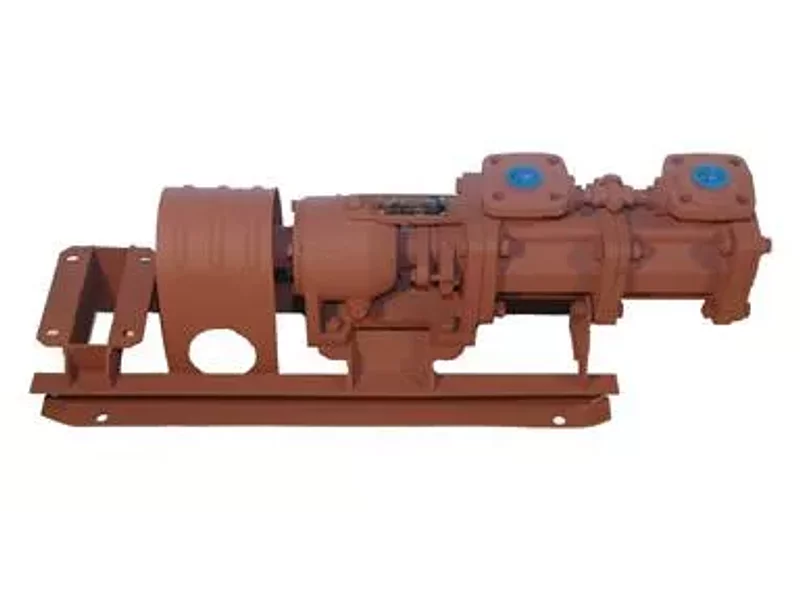

Насос Н1В20/10-16/10

 Насосы одновинтовые предназначены для перекачивания чистых и загрязнённых жидкостей температурой до 353К (80°С), в том числе химически активных, с кинематической вязкостью до 4600сСт (620°ВУ). Максимальная концентрация взвешенных частиц по массе не более 5%, размер твёрдых частиц до 2 мм.  При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо согласовать с заводом-изготовителем. Насосы, входящие в состав агрегата, по показателям надежности тносятся к изделиям общего назначения (ИОН), вида I (восстанавливаемые) по ГОСТ 27.003.  Климатическое исполнение УХЛ категория размещения 4.2 ГОСТ 15150. По заказу потребителя возможно изготовление агрегатов в другом климатическом исполнении и категории размещения.  При разработке насосов учтены требования безопасности согласно ГОСТ Р 52743, а также нормы и правила Ростехнадзора согласно ПБ 08-624-03, ПБ 09-540-03, ПБ 09-563-03.КОНСТРУКЦИЯОдновинтовые насосные агрегаты Н1В  – горизонтальные, состоящие из одновинтового насоса и привода, смонтированные на общей раме. В привод, кроме электродвигателя, могут входить редуктор и (или) вариатор, необходимые для изменения частоты вращения приводного вала насоса и регулирования подачи. Соединение привода и насоса осуществляется через соединительную муфту.  По принципу действия одновинтовой насос является объемным насосом, т.е. таким, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры попеременно сообщающейся со входом и выходом. Для насосов типа Н1Вг 60/100 и Н1В 170/36 – винт многозаходный (Z=3) правый, для всех остальных насосов – винт однозаходный (Z=1) правый. Обоймы насосов представляют собой стальную гильзу с привулканизированной к ней резиновой обкладки. В насосах типа Н1В 60/100 и Н1В 170/36 – обойма четырехзаходная, для остальных насосов – двухзаходная. Ведущий вал располагается в кронштейне насоса и вращается в подшипниках качения. Соединение винта с ведущим валом осуществляется через вал карданный или вал торсионный, или муфту эксцентриковую. Уплотнение вала – торцовое или сальниковая набивка. Тип уплотнения выбирается по согласованию с заказчиком.  Направление вращения ведущего вала в зависимости от типа насоса и комплектации может быть правым или левым (если смотреть со стороны выходного конца вала насоса). ПРИМЕНЕНИЕдля перекачивания загрязнённых жидкостей в технологических линиях химических производств, в том числе химически активных для откачки канализационных вод и других загрязнённых жидкостей на угольных разрезах, горнорудных карьерах и.т.п., для откачки воды с примесями нефтепродуктов на промышленных предприятиях (металлургия, нефтепереработка, объекты теплоэнергетики) для подачи специального раствора на взрывные машины используемые в горнодобывающей промышленности. для перекачивания канализационных стоков на предприятиях ЖКХОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

простота конструкции равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах возможность перекачивания различных жидкостей как по вязкости, плотности, так и по содержанию твердых включений возможность использования одного насоса для заполнения и опорожнения емкостей, насос реверсивный вход и выход в зависимости от направления вращения вала широкий диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения. Подача насоса прямо пропорциональна частоте вращения хорошая всасываемость насоса, вакуумметрическая высота всасывания до 6м
