Коробки соединительные серии КСВ2

ТУ51-01-81 ОКП 31 4874
Назначение: предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики. Имеют взрывобезопасный уровень взрывозащиты с маркировкой 1ExdllBT5.
Технические характеристики:
1. Число клемных зажимов – 60.
o d18 мм – 13;
o Число клемных зажимов – 30.
2. Число кабельных и трубных вводов:
o d 18 мм – 5;
o d 26 мм – 1.
3. Коммутируемый ток, А, не более – 25.
4. Напряжение, В, не более – 400.
5. Габариты:
o КСВ-2 – 557×357×160;
o КСВ-2-1 – 597×413×160.
6. Масса, кг, не более:
o КСВ-2 – 28,0;
o КСВ-2-1 – 30,0.
7. Степень защиты – IP54 по ГОСТ 14254-96.

Наименование параметра Норма для модификации изделия
КСВ-2 КСВ-2-1
Напряжение коммутации 400 400
Количество вводов, шт.:
d 18 мм 5 5
d 26 мм 1 1
Диаметр бронированного кабеля (без брони), мм, в пределах при диаметре ввода:
d 18 мм 8-17,5 —
d 26 мм 17,5-26 —
Диаметр кабеля, мм, в пределах при трубной прокладке:
1" — 8-17,5
1 ½" — 17,5-26

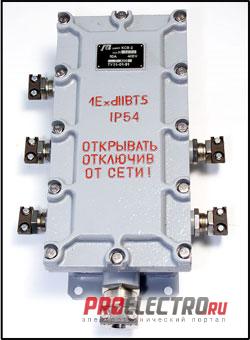

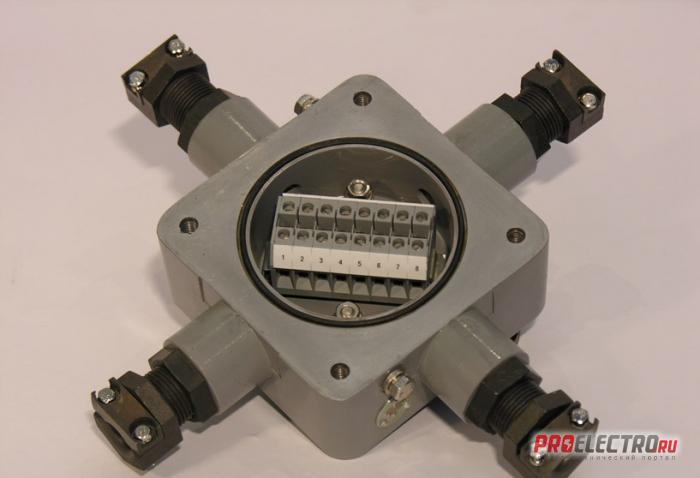

Рисунок: 1 2
