Продам коробки и ящики взрывозащищённые марки

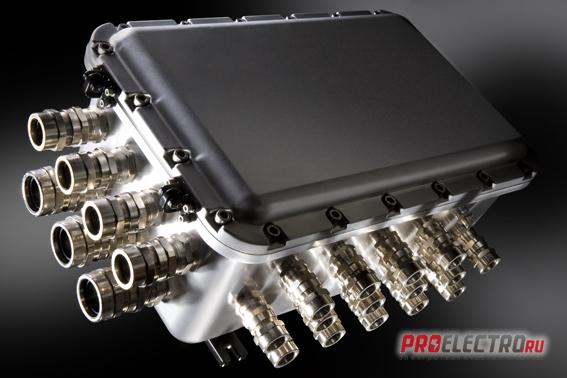

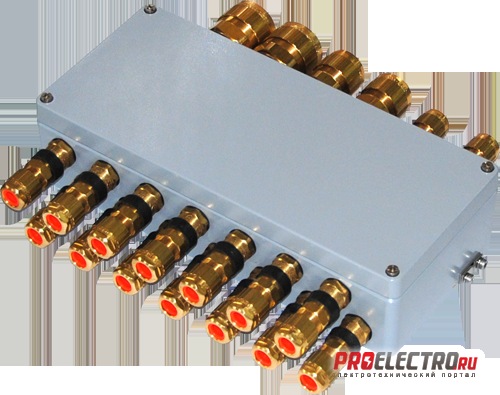

КПА ККА, КТА, КУА, КПДА, КТ ДА, КТО, КПЛ, ККО, КП, КР, КРВ, КРН-250, КРС-63, КРХ, КСВ, КЯ, МТ, СЯ, ТМ, ТШМ, ЯК, ЯКВ, КЗП, КЗПМ, КСА, КЗИ, КЗНС и др.Коробка соеденительная типа КСА-S13 / КСА-S13-усиленная
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки типа КСА-S13 / КСА-S13-УСИЛЕННАЯ относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических Ех-компонентов, в случае необходимости монтажа их во взрывоопасных зонах.
Коробки выполнены в виде прямоугольного корпуса с крышкой, изготовленных из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты. Внутри корпуса могут размещаться клеммные колодки. На боковых поверхностях корпуса - кабельные вводы. Взрывозащищенность коробок обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), защитой вида “е” по ГОСТ Р 51330.8-99 и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробкаи электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”.
Защита вида “е” достигается за счет обеспечения степени защиты корпуса коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ Р 51330.8-99.
Взрывозащищенные коробки серии КСА-S13 разрешены к использованию во взрывоопасных зонах, поставляются с сертификатами (в зависимости от требований проекта): ГОСТ Р - зоны 0, 1 и 2. Поставка коробок серии КСА-S13 может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальное напряжение, В: 10000
Максимальная сила тока, А: 800
Маркировка взрывозащиты: РФ: 2ExeIIT4/T5/T6
2Exe[ia]IICT4/T5/T6
0ExiaIICT4/T5/T6

DIP А20 TА T4/T5/T6
DIP А21 TА T4/T5/T6
Степень защиты: IP 66/Устойчивость к удару 7Дж (КСА-S13)
IP 66/Устойчивость к удару 10Дж (КСА-S13-УСИЛЕННАЯ)
Установка: Зона 0 / Зона 1 / Зона 2/ Невзрывоопасная зона
Группа газов IIA / IIB/ IIC/ I, группа пыль III (слои A и В)
Рабочее положение в пространстве: любое

Температура окружающей среды, °С: (-75) -60...+40/+60/+85

Сейсмостойкость по шкале MSK-64, балл: 9

Сертификаты соответствия и разрешения: ГОСТ Р POCC RU.ГБ05.В02735
ГОСТ Р ИСО 9001-2001 (ИСО 9001:2000)
Ростехнадзор РФ Разрешение № РРС 00-36713
ТУ 3400-005-72453807-07
Материал: Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.
Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизационному излучению. Цвет RAL 7035

Уплотнение: Неопрен (в пазе крышки)
Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки: Съемная крышка с 4 невыпадающими болтами (либо с 6-ю для крупногабаритных), с шестигранной головкой
Крепление корпуса: 4 внешние монтажные точки
Монтаж внутри корпуса: 2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов: По спецификации заказчика
Климатическое исполнение: УХЛ1, УХЛ3, OM1, OM3, В2.1з**, T1, T3

ПРЕИМУЩЕСТВА
– повышенная механическая прочность к ударам и вибрации
– повышенная коррозионная стойкость, устойчивость к соляному туману, парам сероводорода и соляной кислоты.
– различные комбинации кабельных вводов
– 11 типоразмеров
– наличие внешнего и внутреннего зажимов заземления
– съемная крышка
– внешние кронштейны для удобного монтажа
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора

ИСПОЛНЕНИЕ И АКСЕССУАРЫ
–Искробезопасное исполнение
– Утолщённые стенки, устойчивость к удару 10 Дж для КСА-S13-УСИЛЕННАЯ
– Антиконденсационное покрытие
– Дренажное устройство для слива конденсата
– Вентиляционное устройство для удаления влаги
– Климатическое исполнение ОМ1
– Исполнение для минимальной температуры эксплуатации -75°С
– Исполнение для тропиков с защитой от насекомых
– Специальное исполнение «Малая течь»
– Сейсмостойкое исполнение на 9 баллов по шкале Рихтера
– Приемка заказчика
– Шильды с надписью заказчика
– Шильды со световозвращающим покрытием
– Окрашивание внешней поверхности в цвет по требованию заказчика
– Болт с пломбировкой
– Устройство объединения экранов кабелей
– Заземление крышки корпуса
– Совокупность средств для снижения электромагнитных помех
– Шина нейтрали N
– Внутренняя шина заземления PE
– Наличие перемычек между клеммными зажимами по схеме заказчика
– Маркировка клеммных зажимов по схеме заказчика
– Специальное вводное устройство DESTU для пары греющих кабелей
– Монтажная панель из алюминиевого сплава
– Смотровое окно по размеру заказчика для КСА-S13-УСИЛЕННАЯ
– Невзрывозащищенное исполнение IP66 и ниже
– Термообогрев для автоматики
– Вентиляционное устройство для удаления избыточного давления

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

КСА-S13 / КСА-S13-УСИЛЕННАЯ
ТИП КОРПУСА РАЗМЕРЫ, ММ
ТИП МОНТАЖ-
НОЙ
ПАНЕЛИ РАЗМЕРЫ, ММ

ВНЕШНИЕ ВНУТРЕННИЕ МОНТАЖНЫЕ
A B C a b c s1 s2 X X1 Y OD A B C D
КСА-S13 080805 90 90 75 78 78 52 3 2.5 74 - 74 6.5 0,4 B09-229 80 50 70 - 0,05
КСА-S13 101007 110 110 85 98 98 65 3 2.5 94 - 94 6.5 0,5 B11-229 90 68 87 - 0,05
КСА-S13-УСИЛЕННАЯ 090907 90 90 7 0,75
КСА-S13 161006 170 110 85 158 98 63 3 2.5 154 - 94 6.5 0,8 B17-229 160 68 67 - 0,09
КСА-S13-УСИЛЕННАЯ 150906 150 90 7 1,55
КСА-S13 141480 147 147 100 135 135 79 3 2.5 131 - 131 6.5 0,8 B14-229 137 105 124 - 0,10
КСА-S13-УСИЛЕННАЯ 131390 127 127 7 1,4
КСА-S13 191910 200 200 120 192 192 101 4 3 180 - 180 6,5 1,9 В22-229 185 142 172 - 0,20
КСА-S13 291309 305 147 110 289 131 92 4.5 3 285 - 127 7 2,0 B31-229 285 97 271 84 0,23
КСА-S13-УСИЛЕННАЯ 281109 284 112 7 2,7
КСА-S13 292109 305 230 110 289 214 92 4.5 3 285 - 210 7 2,8 B32-229 285 180 271 167 0,41
КСА-S13-УСИЛЕННАЯ 282009 284 209 7 3,4
КСА-S13 292117 305 230 190 289 214 172 4.5 3 285 - 210 7 3,5 B32-229 285 180 271 167 0,41
КСА-S13-УСИЛЕННАЯ 282117 284 209 7 5,3
КСА-S13 4553018 470 305 195 454 289 175 5 4 450 - 225 285 6,5 B43-229 450 254 438 239 0,77
КСА-S13-УСИЛЕННАЯ 452918 450 285 7 8,9
КСА-S13 602916 620 305 195 601 286 156 5 6 600 300 285 6.5 - B63-229 598 250 586 231 1,21
КСА-S13-УСИЛЕННАЯ 602816 597 282 7 11,9
КСА-S13-УСИЛЕННАЯ 575816 600 600 195 570 579 175 8 6 580 - 290 8 27,5 B66-229 532 532 520 520 2.00

Наименование / модель	Цена (руб.)
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 56 (54) ( 220 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 12; ПСВ-С 13; ПСВ-С 16 ( 24 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 22; ПСВ-С 23; ПСВ-С 26 ( 36 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 32; ПСВ-С 33; ПСВ-С 36 ( 110 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 42; ПСВ-С 43; ПСВ-С 46 ( 127 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 62; ПСВ-С 63; ПСВ-С 66 ( 380 В.)	5050,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 11; ПСВ-С 21; ПСВ-С 31; ПСВ-С 41; ПСВ-С 51; ПСВ-С 61	5340,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 71; ПСВ-С 81; ПСВ-С 91	6100,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 72; ПСВ-С 73; ПСВ-С 76 ( 24 В.)	5750,00
ПОСТ СИГНАЛЬНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ПСВ-С 82; ПСВ-С 83; ПСВ-С 86 ( 110 В.)	5750,00
