Трансформатор сухой ТСЛ/3150/10/0.4/D/Yн-11/IP00/Al с литой изоляцией

Характеристики трансформатора ТСЛ/3150/10/0.4/D/Yн-11/IP00/Al с литой изоляцией:
•Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 3150
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: Стандартное
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP00
•Класс нагревостойкости изоляции: F(155°C)
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Стандартный
•Охлаждение: Естественное AN/AF
•Высота установки над уровнем моря, м: До 1000
•Ток lхх, % ±30%: 0,4
•Потери холостого хода 75°C ±15%, Вт: 4267
•Потери короткого замыкания 120°C ± 10%, Вт: 26677
•Габариты трансформатора, мм: 1670*1300*1531
•Колея колес (или опор), мм: 1070*1240
•Вес трансформатора без кожуха ± 10%, кг: 4780
•Климатическое исполнение: УЗ / УХЛ3
•Тип вывода ВН; НН: Шина

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора 3150 квА с литой изоляцией:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK-5702 с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля


Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

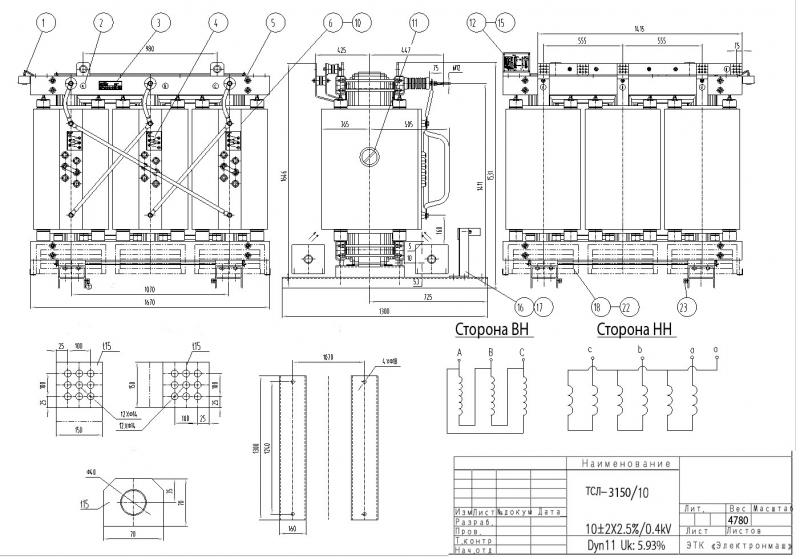

Чертеж сухого трансформатора ТСЛ 3150 ква с литой изоляцией прилагается
