Трансформатор сухого типа ТСЗЛ/630/10/0.4/D/Yн-11/IP21/Al с литой изоляцией

Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар и значительно экономите на покупке.

Характеристики трансформатора сухого типа: ТСЗЛ/630/10/0.4/D/Yн-11/IP21/Al:
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 630
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP21
•Класс нагревостойкости изоляции: F(155°C)
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Менее 70
•Охлаждение: Естественное AN/AF
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода 75°C ± 15%, Вт: 1300
•Потери короткого замыкания 120°C ± 10%, Вт: 5960
•Габариты трансформатора, мм: 1240*970*1016
•Колея колес (или опор), мм: 660*910
•Вес трансформатора без кожуха ± 10%, кг: 1475
•Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь
•Габариты кожуха: 1600*1300*1400 мм
•Вес трансформатора с кожухом ± 10%, кг: 1605

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация сухого трансформатора ТСЗЛ/630/10/0.4:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK-5702 с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы 2 шт.
•Комплект эксплуатационной документации на блок температурного контроля

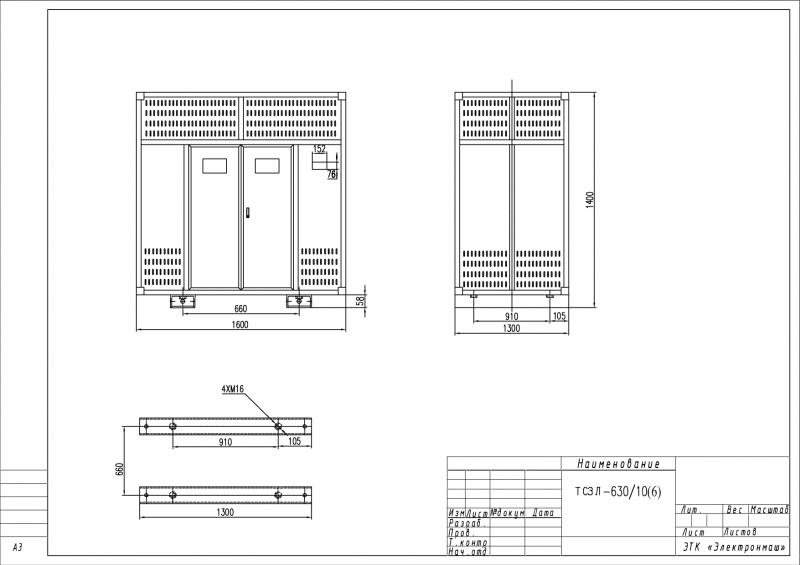

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается
Купить сухой трансформатор 630 ква с литой изоляцией у производителя ЭТК Электронмаш
