Ячейка КРУ К-104 от производителя

Ячейка КРУ К 104 от производителя. Товар сертифицирован.

ООО ПКП "Завод СЭА" производит ячейки КРУ К-104. Устройства комплектные распределительные серии КРУ К-104М предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц и номинальным напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.

В состав ячейки КРУ К-104 входят:

Набор отдельных шкафов К-104М с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения КРУ.

Шкафы К-104М выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.

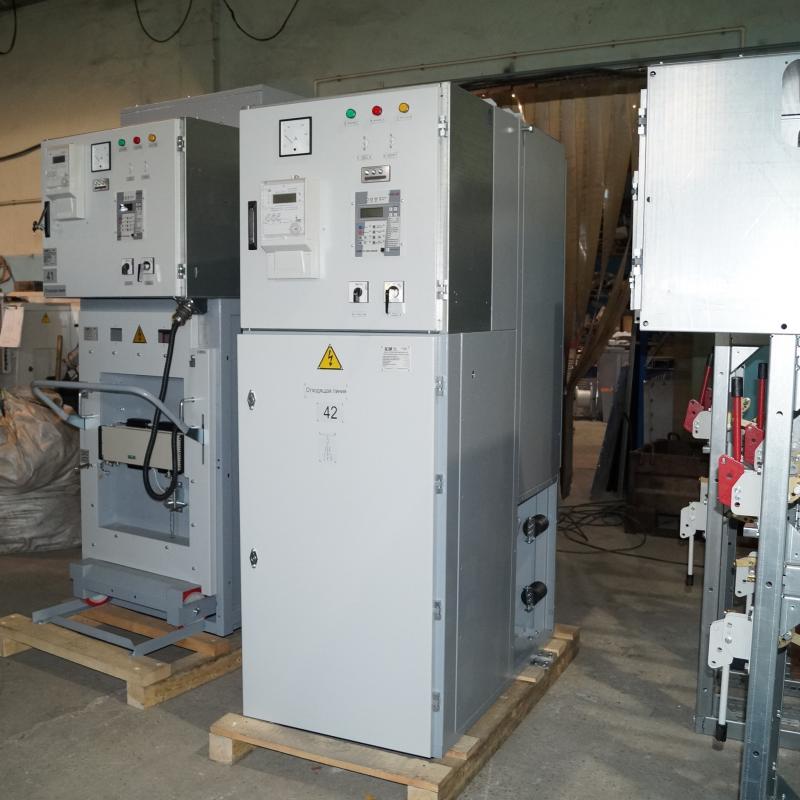

Шкаф К-104М состоит из следующих основных сборочных единиц:

шкаф распределительный;

выкатной элемент;

шкаф релейный.

Шкаф распределительный представляет собой сборную жесткую металлическую конструкцию, разделенную глухими металлическими и изоляционными перегородками на отсеки: отсек выкатного элемента (выключателя); отсек линейных шин и кабельных подсоединений; отсек сборных шин.

Релейный шкаф ячейки КРУ К-104, в котором размещены аппараты управления, защиты и сигнализации, приборы учета и измерения, представляет собой сварную металлическую конструкцию с дверью.

В качестве выдвижных элементов в шкафах КРУ К-104М могут быть:

выключатели маломасляные – ВКЭ-10, ВМПЭ-10 ;

выключатели вакуумные ВВ/ТЕL-10, ВБ-10, ВБЭ-10,ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АН “Сименс”, Evolis “Мерлин Жерен“;

выключатели элегазовые LF1;

другие типы выключателей по требованию заказчика;

тележки с трансформаторами напряжения и разрядниками;

тележки с высоковольтными предохранителями;

тележки с разъединяющими контактами.

Шкафы КРУ К-104М на все номинальные токи стыкуются по сборным шинам непосредственно между собой без переходных элементов. Шкафы КРУ К-104М имеют фасадную поворотную дверь(кроме шкафов в бездверном варианте). Трансформаторы собственных нужд могут иметь стационарное исполнение в шкафах К-104М, могут устанавливаться на выкатных элементах.

Шкафы КРУ К-104М изготавливаются в двух исполнениях: с изолированными шинами и неизолированными шинами (за исключением сложных схем главных цепей). Места сочленения шин могут закрываться изоляционными коробами.

Отсек выкатного элемента ячейки КРУ К-104 предназначен для размещения в нем выкатного элемента. Отсек образован боковыми стенками, фасадной дверью, рамой и от токоведущих частей других отсеков отделен металлическими перегородками , в том числе шторочным механизмом. В нижней части отсек имеет сплошное дно. В отсеке выкатного элемента размещены приспособления и механизмы, обеспечивающие правильное функционирование выкатного элемента в шкафу.

Релейный шкаф КРУ К-104 состоит из сварного каркаса с дверью, внутри которого размещается релейная аппаратура заднего присоединения. На двери релейного шкафа устанавливаются счетчики электрической энергии , реле указательные , амперметр, вольтметр, сигнальные лампы, ключи управления, кнопки и переключатели оперативных цепей, МПУ, по требованию заказчика -блок индикации. В релейных шкафах серии К-104М предусмотрен подогрев шкафа. Для этой цели устанавливаются обогреватели.

Габаритные размеры КРУ К-104: ширина 750 мм, высота 2100 мм, глубина в зависимости от исполнения.

При заказе ячейки КРУ заполняется опросный лист с перечнем необходимого оборудования, устанавливаемого в ячейку КРУ К-104.

ООО ПКП "Завод СЭА" предоставляет гарантию 3 года на ячейки КРУ. Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала. Продукция сертифицирована.
