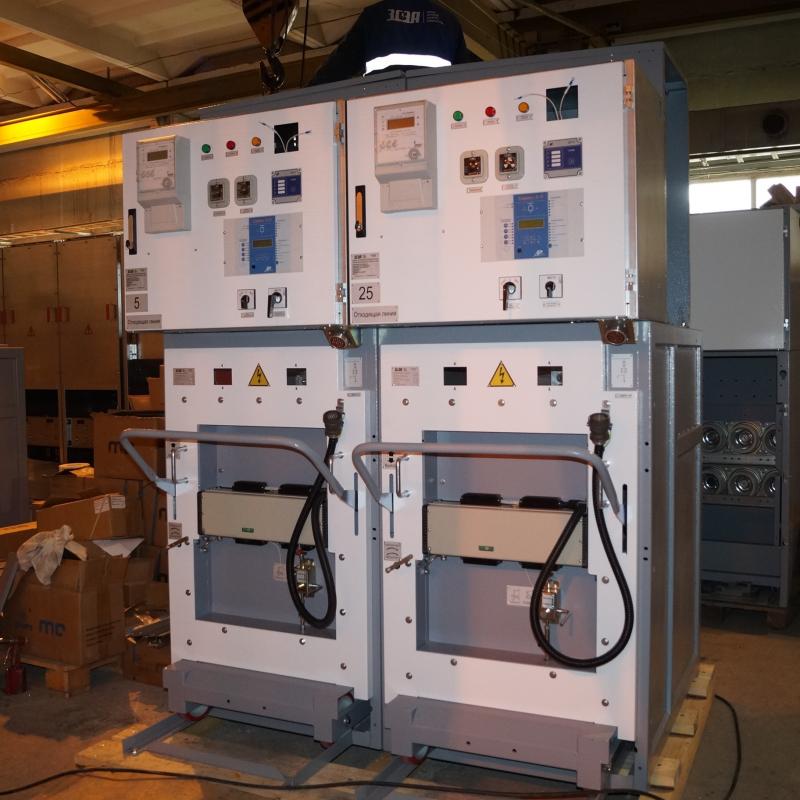

Завод СЭА производит ячейки КРУ К-26. Комплектное распределительное устройство (КРУ) К-26м предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением б и 10 кВ. Ячейка КРУ К-26 используется в распределительных устройствах собственных нужд электростанций электрических подстанций энергосистем и промышленных предприятий, а также на объектах энергоснабжения ответственных потребителей сельского хозяйства.

Ячейка КРУ К-26 представляет собой набор отдельных шкафов с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения, с запасными частями и принадлежностями.

Шкафы КРУ К-26 представляют собой отдельные конструктивные законченные элементы; в состав КРУ К-26 могут входить:

шинные мосты для связи КРУ одной секции, расположенных в два ряда;

шинные вводы от стены помещения распределительного устройства до шкафа ввода.

Шкафы КРУ К-26 состоят из следующих основных сборочных единиц:

Корпуса с аппаратурой , стационарно закрепляемого на закладных частях пола распределительного устройства;

Выкатного элемента;

Релейного шкафа - внутри которого расположены устройства защиты и автоматики, аппаратура сигнализации и управления, приборы измерения и другие устройства вспомогательных цепей;

Отсека сборных шин.

Корпус шкафа КРУ К-26 представляет собой металлическую листовую сварную конструкцию разделенную листом, горизонтальной шторкой и защитными шторками на отсеки:

выкатного элемента;

верхних разъемных контактов;

нижних разъемных контактов.

В отдельных исполнениях шкафов КРУ К-26 отсеки верхних и нижних разъемных контактов могут быть объединены в один, например шкаф шинного ввода.

На выкатных элементах ячейки КРУ К-26 установлены: верхние и нижние разъемные контакты.

Шкафы КРУ К-26 оборудованы следующими блокировками:

1) механическая блокировка, не допускающая перемещения выкатного элемента ячейки КРУ К-26 из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном положении выключателя.

2) механическая блокировка, не допускающая включения выключателя при нахождении выкатного элемента ячейки КРУ К-26 в промежутке между контрольным и рабочим положениями.

3) механическая блокировка, не допускающая перемещения выкатного элемента ячейки КРУ К-26 из контрольного положения в рабочее при включенном заземляющем разъединителе; она состоит из упора, который контролирует положение вала заземляющего разъединителя и препятствует вкатыванию выкатного элемента ячейки КРУ К-26. Примечание. Конструктивно шкаф КРУ выполнен таким образом, что включить или выключить заземляющий разъединитель возможно только в ремонтном положении выкатного элемента.

4) электромагнитная блокировка, не допускающая включения заземляющего разъединителя при условии, что в рабочем положении находится выкатной элемент в другом шкафу КРУ, от которого возможна подача напряжения в шкаф, где размещен указанный заземляющий разъединитель. Блокировка состоит путевого выключателя, установленного в корпусе шкафа, блок-замка, штепсельной розетки, установленных на листе;

5) электромагнитная блокировка, не допускающая при включенном положении заземляющего разъединителя, перемещения в рабочее положение выкатного элемента в другом шкафу КРУ К-26, от которого возможна подача напряжения на шкаф, где размещен заземляющий разъединитель.

Релейный шкаф ячейки КРУ К-26 представляет собой металлическую конструкцию с поворотной панелью для установки релейной аппаратуры. Дверь является фасадом релейного шкафа, на котором размещаются приборы измерения, аппаратура управления и сигнализации, счетчики электроэнергии.

Габаритные размеры ячейки КРУ К-26: ширина 900 мм, высота 2365 мм, глубина 1685 мм.

При заказе ячейки КРУ К-26 заполняется опросный лист с перечнем необходимого оборудования, устанавливаемого в ячейку КРУ К-26. Завод СЭА предоставляет гарантию 3 года на ячейки КРУ К-26. Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала. Продукция сертифицирована.
