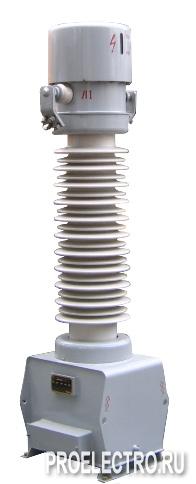

Трансформаторы тока ТБМО-110 УХЛ1

Трансформаторы являются масштабными преобразователями тока и предназначены для питания электрических измерительных приборов и релейной защиты в электрических сетях переменного тока частоты 50 Гц с глухо заземленной нейтралью. Трансформатор предназначен для работы на открытом воздухе в районах с умеренным и холодным климатом. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутреннеё изоляции от увлажнения. Компенсатор закрыт защищенным колпаком с прорезью для визуального контроля уровня масла.
Трансформатор имеет герметичную конструкцию, исключающую возможность соприкосновения поверхности масла с атмосферой.
