Применение М660.1М в системе управления движением клетей шахтных подъемников

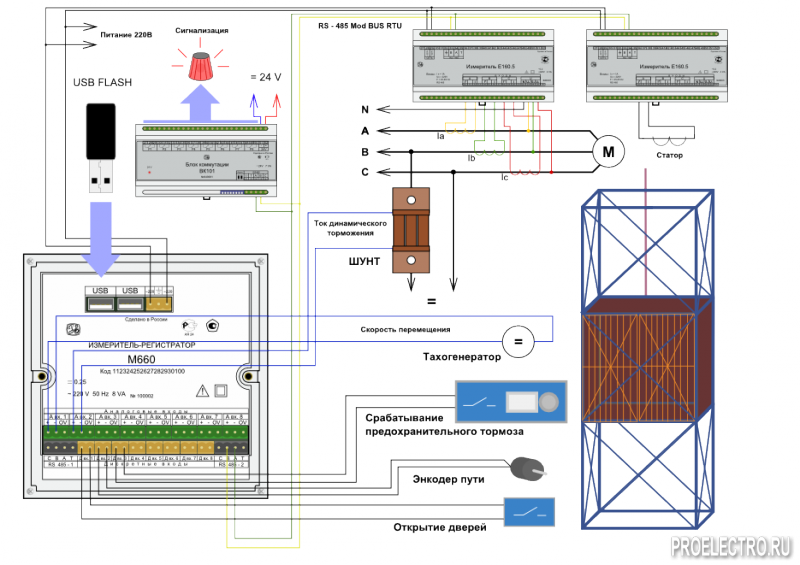

На данной схеме показано применение видеографического регистратора М660.1М для записи параметров работы шахтной подъемной установки .(ШПУ) и осуществление некоторых функций защиты и сигнализации.
Регистрируемыми параметрами являются:
Напряжение и ток в 3-х фазах двигателя подъемника. Измерение осуществляется при помощи токовых трансформаторов и измерительного преобразователя Е160.5 «Юримов» Информация от преобразователя передается на регистратор посредством сети RS-485.
Ток динамического торможения двигателя. Значение тока измеряется через шунт и поступает на аналоговый вход регистратора.
Ток статора двигателя. Измерение осуществляется через второй измерительный преобразователь Е160.5.
Скорость перемещения клети. Сигнал о скорости перемещения формируется тахогенератором, имеющим линейную зависимость выходного напряжения от скорости. Выходное напряжение измеряется непосредственно аналоговым входом регистратора.
Открытие дверей клети во время движения. Сигнал об открытии дверей поступает на дискретный вход регистратора.
Срабатывание предохранительного тормоза. Предохранительный тормоз может сработать от различных устройств защиты — обрыв троса клети, переподъем клети, изменение скорости и т. д.
Пройденный клетью путь. Измерение осуществляется подсчетом числа импульсов от энкодера пути. Сигнал от энкодера поступает на дискретный вход регистратора
Дополнительно в сеть RS-485 регистратора включен блок коммутации ВК-101, позволяющий включать аварийную сигнализацию и обесточивать цепь управления двигателя подъемника при достижении некоторых критических значений регистрируемых параметров. Например в случае превышения предельно допустимого тока в силовой цепи двигателя подъемника.
