Регистрация напряжения в трёхфазной сети переменного тока

Регистрация напряжения с использованием измерителя Е160.5 и Адаптера - регистратора АД4 может проводиться в однофазных и трёхфазных 3х или 4х проводных сетях переменного тока. Адаптер - регистратор АД4 ведет регистрацию измерений переменного тока и напряжения с измерителя Е160.5 на карту памяти формата SD объёмом до 2Гб. Измерения записываются 5 раз в секунду.

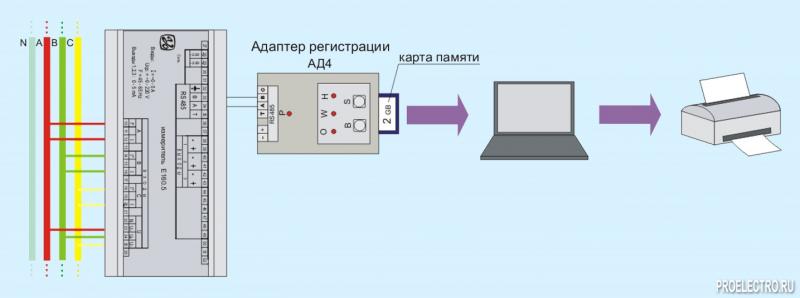

Подключение АД4 к Е160.5 осуществляется цифровому интерфейсу RS485 протокол Modbus и обеспечивает высокую помехозащищенность и удаленность до 1000м.
При необходимости осуществления и визуального контроля измеряемых параметров напряжения и тока к трём аналоговым выходам Е160.5 могут быть подключены аналоговые приборы постоянного тока или цифровые измерители постоянного тока со входом 0...5мА, а так же регистратор М660.1М

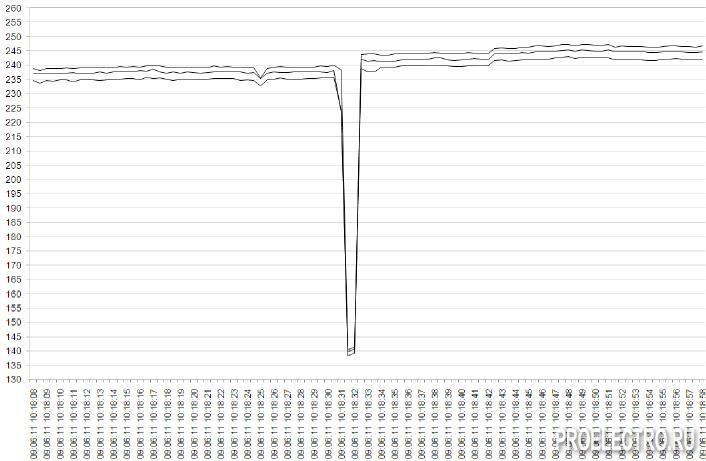

1)Адаптер регистрации АД4 предназначен для записи результатов измерений цифровых щитовых измерителей по интерфейсу RS 485. Запись может производиться с приборов: Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5, М660, Е160.3, Е160.5, Ц160.5, Ц301МЦ, Ц301/1МЦ, Д390Ц. Для выборки участков записи по времени и по значению используется программа DataLoggerSU из комплекта поставки. Простая схема подключения АД4 к приборам, используется 2х проводная линия. Опрос адаптером АД4 до 32 приборов. Просмотр и распечатка в программах Excel, Calc(OpenOffice), блокнот(из набора стандартных для windows) и других текстовых редакторах. Пример построенного в программа Excel графика провала напряжения записанного в 3х фазной сети переменного тока во время эксплуатации на предприятии "Пэра Пластик" - Краснодар, OOO "Сарпак" г.Краснодар.

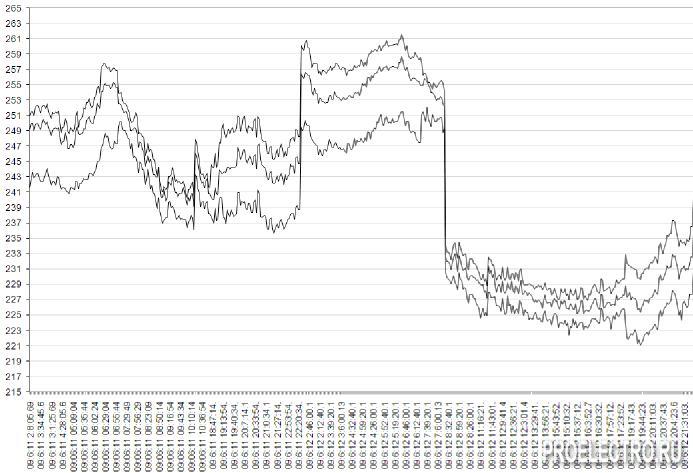

2) Пример записи напряжения по трем фазам в 3х фазной сети переменного тока с использованием Е160.5 и АД4 за двое суток, запись сделана на предприятии "Пэра Пластик" - Краснодар, OOO "Сарпак" г.Краснодар. Примечание. График приведен в сжатом виде, поэтому видны не все метки времени.
