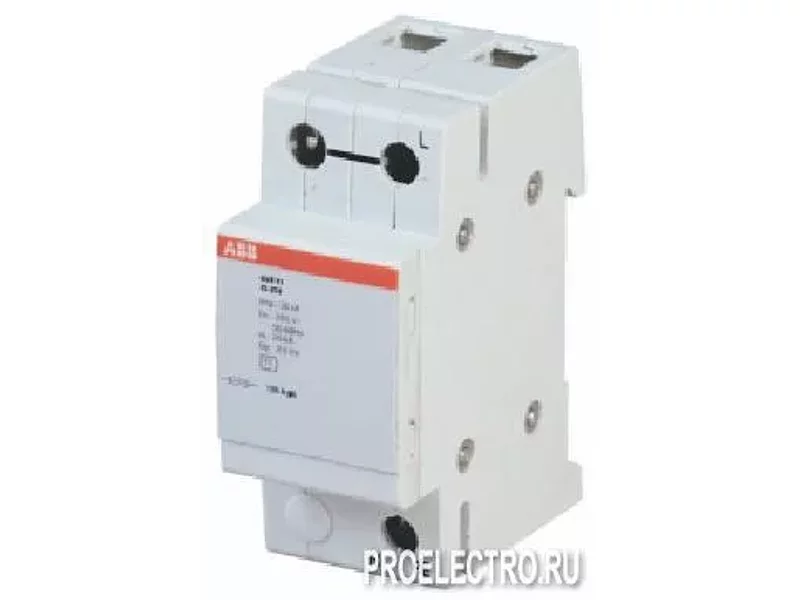

Ограничитель перенапряжений OVR T1 3L 25 255 TS | SOU2CTB815101R0600 | ABB

Устройства защиты от импульсных перенапряжений (УЗИП) серии OVR Тип 1 и 1+2 | ABB, Швейцария |
Устройства защиты от импульсных перенапряжений (УЗИП) предназначены для защиты электрического и электронного оборудования от импульсных скачков перенапряжения (грозовых и коммутационных) и выполняют две основных задачи:
- Ограничивают импульсное перенапряжение до необходимого уровня.
- Отводят импульсный ток на землю.
Компания ABB выпускает устройства защиты от импульсных перенапряжений (УЗИП) следующих типов:
- УЗИП Тип 1 предназначены для защиты при прямом попадании молнии в защищаемое здание и обеспечивают замыкание на землю импульсов тока высокого напряжения при сохранении эквипотенциальности заземления. Ими рекомендуется оснащать установки, для которых существует опасность прямого попадания молнии (т.е. оборудованные системами молниезащиты или
соединенные с воздушными линиями электропередачи). Данные УЗИП должны устанавливаться на вводе в здание в одном распределительном щите.
- УЗИП Тип 2 предназначены для безопасного замыкания на землю импульсов тока при удаленном ударе молнии или при переключениях в системе электропитания. Они не предназначены для защиты от прямого попадания молнии, как устройства Тип 1, но по сравнению с ними обеспечивают меньший уровень защитного напряжения. Устройства защиты от импульсных перенапряжений (УЗИП) Тип 2 рекомендуется устанавливать на вводе электроустановок, для которых не существует опасности прямого попадания молнии или использовать как вторую ступень защиты, устанавливая после устройств Тип 1.
- УЗИП Тип 1+2 устройства Тип 1 объединены с устройствами Тип 2. Таким образом, достигается защита от импульсных перенапряжений при прямом ударе молнии, а также обеспечивается низкий уровень защитного напряжения, необходимый для защиты большей части электрического и электронного оборудования.
Устройства защиты от импульсного перенапряжения могут выпускаться не только в стандартном исполнении, но и с дополнительными функциями.
УЗИП в исполнении TS снабжены контактом дистанционной сигнализации, при срабатывании которого следует заменить картридж. УЗИП Тип 2 могут выпускаться со ступенчатым индикатором резерва безопасности для постепенного оповещения о необходимости замены устройства.
Технические характеристики:
Кол-во полюсов 1P, 3P, 3P+N, 4P
Тип напряжения: переменный
Номинальное напряжение Un, В: 230
Максимальное непрерывное рабочее напряжение Uc, В: 255
Максимальное непрерывное рабочее напряжение Uc (L-N/N-земля), В: 255/255 (OVR T1 N - 50, 100)
Импульсный ток Iimp (10/350) через 1 полюс, кА: 25, 15
Импульсный ток Iimp (10/350) (L-N/N-земля), кА: 25/100, 15/100
Номинальный ток разряда In (8/20) через 1 полюс, кА: 15, 25, 50, 100
Номинальный ток разряда In (8/20) (L-N/N-земля), кА: 15/100, 25/100
Уровень напряжения защиты Up, кВ: 1,5, 2,5
Уровень напряжения защиты Up (L-N/N-земля), кВ: 1,5/1,5, 2,5/1,5
Сопровождающий ток (после разряда) Ifi, кА (эффективн.): 0,1, 7, 15, 50
Сопровождающий ток (после разряда) Ifi (L-N/N-земля), кА (эффективн.): 7/0,1
Временное выдерживаемое перенапряжение UT (5c), В: 334, 400, 650
Временное выдерживаемое перенапряжение UT (L-N: 5с./N-земля: 200мс), В: 650/1200
Максимальный ток короткого замыкания, кА (эффективн.): 50
При параллельном подключении, A: 125
При последовательном подключении (V-wiring), A: 125
Температура хранения/рабочая, С: -40…+80
Степень защиты: IP20
Огнестойкость согласно UL 94: V0
Индикатор состояния: в зависимости от модели опция с TS/есть/нет
