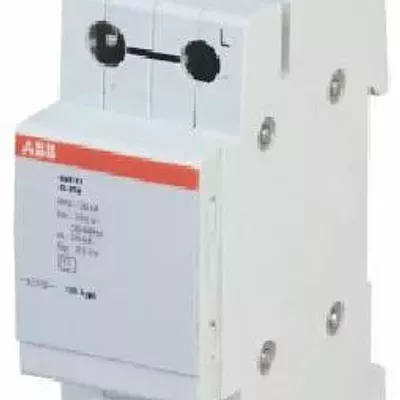

Ограничитель перенапряжений OVR T2 3L 70 275s P TS | SOU2CTB803853R4400 | ABB

Устройства защиты от импульсных перенапряжений (УЗИП) серии OVR Тип 2 | ABB, Швейцария |
Устройства защиты от импульсных перенапряжений (УЗИП) предназначены для защиты электрического и электронного оборудования от импульсных скачков перенапряжения (грозовых и коммутационных) и выполняют две основных задачи:
- Ограничивают импульсное перенапряжение до необходимого уровня.
- Отводят импульсный ток на землю.
Компания ABB выпускает устройства защиты от импульсных перенапряжений (УЗИП) следующих типов:
- УЗИП Тип 1 предназначены для защиты при прямом попадании молнии в защищаемое здание и обеспечивают замыкание на землю импульсов тока высокого напряжения при сохранении эквипотенциальности заземления. Ими рекомендуется оснащать установки, для которых существует опасность прямого попадания молнии (т.е. оборудованные системами молниезащиты или
соединенные с воздушными линиями электропередачи). Данные УЗИП должны устанавливаться на вводе в здание в одном распределительном щите.
- УЗИП Тип 2 предназначены для безопасного замыкания на землю импульсов тока при удаленном ударе молнии или при переключениях в системе электропитания. Они не предназначены для защиты от прямого попадания молнии, как устройства Тип 1, но по сравнению с ними обеспечивают меньший уровень защитного напряжения. Устройства защиты от импульсных перенапряжений (УЗИП) Тип 2 рекомендуется устанавливать на вводе электроустановок, для которых не существует опасности прямого попадания молнии или использовать как вторую ступень защиты, устанавливая после устройств Тип 1.
- УЗИП Тип 1+2 устройства Тип 1 объединены с устройствами Тип 2. Таким образом, достигается защита от импульсных перенапряжений при прямом ударе молнии, а также обеспечивается низкий уровень защитного напряжения, необходимый для защиты большей части электрического и электронного оборудования.
Устройства защиты от импульсного перенапряжения могут выпускаться не только в стандартном исполнении, но и с дополнительными функциями.
УЗИП в исполнении TS снабжены контактом дистанционной сигнализации, при срабатывании которого следует заменить картридж. УЗИП Тип 2 могут выпускаться со ступенчатым индикатором резерва безопасности для постепенного оповещения о необходимости замены устройства.
Технические характеристики УЗИП серии OVR Тип 2:
Кол-во полюсов 1P, 1P+N, 3P, 3P+N
Тип напряжения: переменный
Номинальное напряжение Un, В: 230
Максимальное непрерывное рабочее напряжение Uc, В: 275
Максимальное непрерывное рабочее напряжение Uc (L-N/N-земля), В: 275/400
Максимальный ток разряда Imax (8/20) через 1 полюс, кА: 40, 70
Максимальный ток разряда Imax (8/20) (L-N/N-земля), кА: 40/70, 70/70
Номинальный ток разряда In (8/20) через 1 полюс, кА: 20, 30
Номинальный ток разряда In (8/20) (L-N/N-земля), кА: 20/30, 30/30
Уровень напряжения защиты Up, кВ: 1,4, 1,5
Уровень напряжения защиты Up (L-N/N-земля), кВ: 1,4/1,4, 1,5/1,4
Временное выдерживаемое перенапряжение UT (5c), В: 334
Временное выдерживаемое перенапряжение UT (L-N: 5с./N-земля: 200мс), В: 334/1200
Непрерывный рабочий ток Ic, мА:
