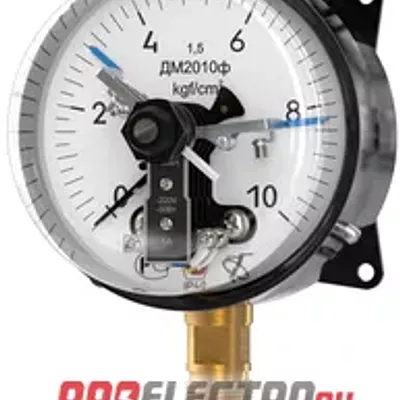

Манометры электроконтактные ДМ2010ф, ДА2010ф, ДВ2010ф

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2010ф, ДА2010ф, ДВ2010ф предназначены для
измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, газов и паров, неа­грессивных к материалам деталей, контактирующих с измеряемой средой, в т.ч. кислорода, и замыкания или размыкания электриче­ских цепей при достижении заданного предела давления.
Технические характеристики

Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Варианты исполнения корпуса

ЧЕРТЕЖИ

Исполнение электроконтактных групп
В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение V
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
