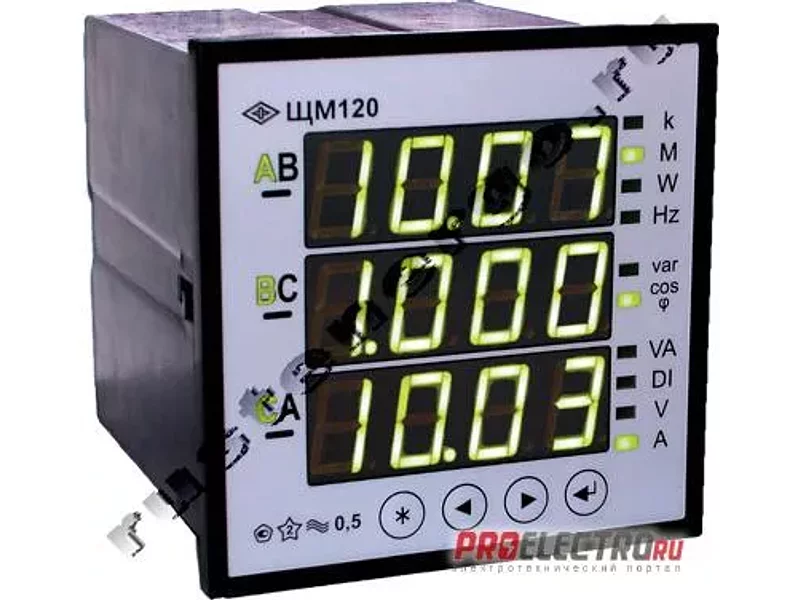

ЩМ120-220ВУ-RS-06-3П Многофункциональный измерительный прибор

Приборы ЩМ120 предназначены для измерения основных параметров трехфазной 3-х или 4-х проводной электрической сети.Используются в сетях сбора данных для передачи результата измерения системам верхнего уровня или в качестве универсального измерительного прибора , взамен разных электроизмерительных приборов: амперметров, вольтметров, ваттметров, варметров, частотомеров.
В приборах предусмотрена возможность: перепрограммирования диапазонов измерений; задания уставок min и max в пределах диапазона измерения; регулирование яркости индикации.

ФОРМА ЗАКАЗА МНОГОФУНКЦИОНАЛЬНОГО ИЗМЕРИТЕЛЬНОГО ПРИБОРА
ЩМ120 – B – С – D – E – F – G – H

B. Номинальное значение входного напряжения: - 100В, 220В, 380В (непосредственное подключение);- U/100B (подключение через трансформатор напряжения 100В);
C. Номинальное значение входного тока: - 0,5А; 1,0А; 2,5А; 5А (непосредственное подключение);- I/1A; I/5A (подключение через трансформатор тока 1А или 5А);
D. Напряжение питания:- 220ВУ (сеть переменного тока ~ 85...242В, 50Гц или постоянное напряжение = 100...265В);- 5ВН (постоянное напряжение = 4,5...9В);- 12ВН (постоянное напряжение = 9...18В);- 24ВН (постоянное напряжение = 18...36В);
E. Интерфейс: - RS (дополнительный RS485 ModBus RTU для подключения внешних индикаторных панелей, при отсутствии не заполняется);
F. Дискретные входы: - 06 (6 дискретных входов = 24В, 10мА);- 00 (отсутствие дискретных входов);
G. Схема включения:- 3П (трехпроводная);- 4П (четырехпроводная);
H. Цвет индикаторов: - К (красный цвет индикаторов);- З (зеленый цвет индикаторов);- Ж (желтый цвет индикаторов)
