Кабель АСБГ

бель АСБГ.
Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП: 35 3511 0700, 35 3513 0700, 35 3514 0700, 35 3511 2200, 35 3513 2200, 35 3514 2200, 35 3533 4000, 35 3534 4000, 35 3533 4500, 35 3534 4500

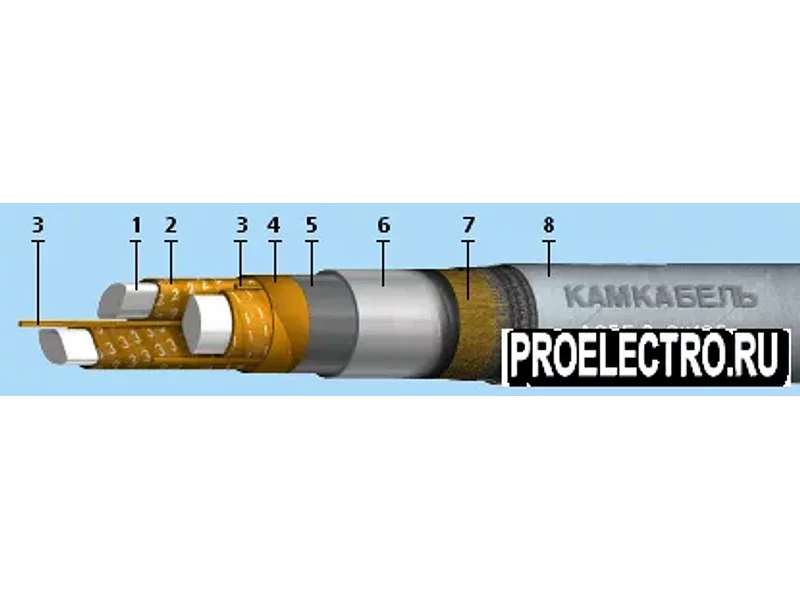

Элементы конструкции:

Алюминиевая токопроводящая жила:

      - однопроволочная сечением 25-240 кв.мм - "ож",
      - многопроволочная сечением 70-800 кв.мм;

Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Свинцовая оболочка; Подушка из битума и крепированной бумаги; Броня из стальных лент.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом.

Кабели предназначены для эксплуатации:

в воздухе при наличии опасности механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 4 Максимальная рабочая температура жилы при перегрузке [°С]: 105 Максимальная рабочая температура жилы [°С]: 80 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Номинальное постоянное напряжение [кВ]: 2.5 Радиус изгиба многожильных кабелей, не менее [наружных диаметров]: 15 Радиус изгиба одножильных кабелей, не менее [наружных диаметров]: 25 Разность уровней, не более [м]: 25 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C] : -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 100
