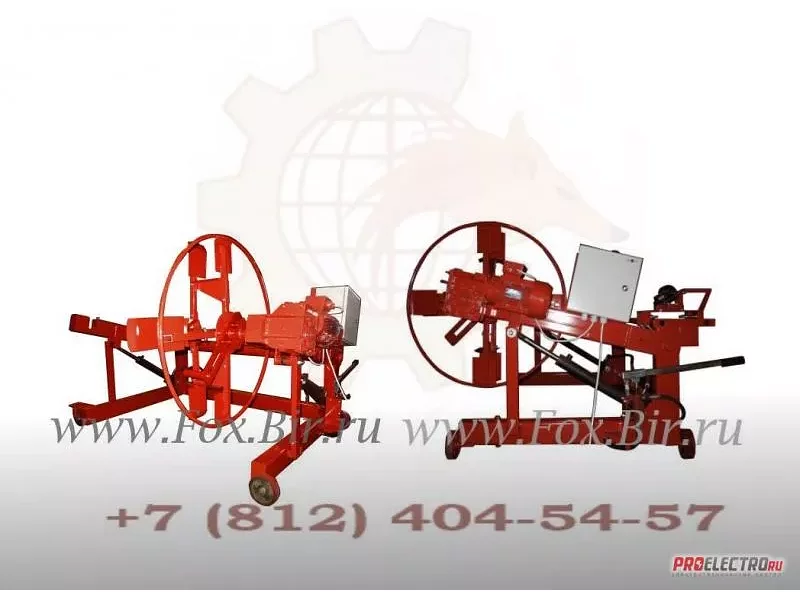

Станок (устройство) намотки продукции на барабан до 22 типа

ПН-22 – приспособление (станок) намотки кабеля, провода, троса, каната и др. – технологическое оборудование тяжёлого класса, предназначенное для намотки продукции диаметром до 70 мм на кабельный барабан с 8 по 22 тип. Максимальная масса наматываемой продукции на  барабан составляет 3000 кг. Подъем барабана осуществляется с помощью гидравлическая система. Стандартная комплектация:  ручной (РУ-110) или автоматический (АР-110)  кабелеукладчик, совмещенный с измерителем длины с электронным счетчиком импульсов (ИУ 70);  приемная стойка на 3000 кг с осями диаметром 50 мм, 76 мм. Дополнительная комплектация: отдающие стойки для барабанов (ОС-22, ОС-25); технологические барабаны для намотки бухт (ТБ 1; ТБ 1,4; ТБ 1,7);  стол с отрезным устройством; стол для маркировки продукции; стеллажи для хранения барабанов;  измерительный узел ИУ - 125; кожуха безопасности на мотор-редуктор для защиты работника от вращающейся части. Технические характеристики: Напряжение сети - 3-х фазное, 380v ~50Гц Потребляемая мощность  - 4 кВт Оси диаметром - 50, 76 мм Скорость вращения привода - плавный пуск от 0-35 об/мин Диаметр барабана - 2200мм Ширина барабана - 1300 мм Грузоподъемность - до 3000 кг Габаритные размеры Д х Ш х В  - 3200х2700х1750 мм Масса изделия до 1100 кг
