БНКУ-3000, БНКУ-4000 - Блочные низковольтные комплектные распределительные устройства

БНКУ-3000, БНКУ-4000 - Блочные низковольтные комплектные распределительные устройства 0,4 кВ.

Блок-боксы типа БНКУ-3000, БНКУ-4000 предназначены для размещения электротехнического оборудования напряжением до 1000 В для ввода и распределения электрической энергии, а также для управления технологическими процессами на предприятиях и объектах нефтяной и газовой промышленности, расположенных в труднодоступных и удаленных от населенных пунктов местностях.
БНКУ-3000, БНКУ-4000 - Блочные низковольтные комплектные распределительные устройства, получающие электроэнергию от автономных источников питания в количестве до 3-х единиц мощностью до 630 кВт каждый.

Установка эксплуатируется в районах со следующими климатическими условиями:

высота установки над уровнем моря не более 1000 м; температура окружающего воздуха от минус 60°С до плюс 55°С; среднесуточная относительная влажность воздуха до 80 % при плюс 15°С; вес снегового покрова до 1,5Па (150 кГс/м2) нормативное значение ветрового давления до 0,45 кПа (45 кгс/м2). отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений.

Основные параметры БНКУ-3000, БНКУ-4000

Напряжение НКУ, кВ: 0,4; 0,66 Система заземления НКУ: TN-C-S Категория производства по взрывопожароопасности: Г Класс здания: II Степень огнестойкости по СНиП 21-01-97: III Площадь застройки, м2: 59,2 Строительный объём, м3: 89,9 Максимальный расход энергии на отопление, кВт: 10,0

Компоновочные и технологические решения

Блок боксы БНКУ-3000, БНКУ-4000 представляет собой помещение, оснащенное электро- или водяным отоплением и вентиляцией, в котором размещается заказываемое оборудование. Блок боксы изготавливается на основе унифицированных транспортных блоков с применением панелей типа "СЭНДВИЧ" различной толщины (от 50 до 300 мм) и высокотехнологичных материалов -оцинкованного окрашенного металла и утеплителя марок Sandwich Batts C и Sandwich Batts К.

В помещении устанавливается:

щит НКУ шкафного исполнения; оборудование освещения; оборудование отопления.

Щит НКУ заказывается при привязке проекта к конкретным условиям.
В блок-боксе выполнена принудительная и естественная вентиляция.

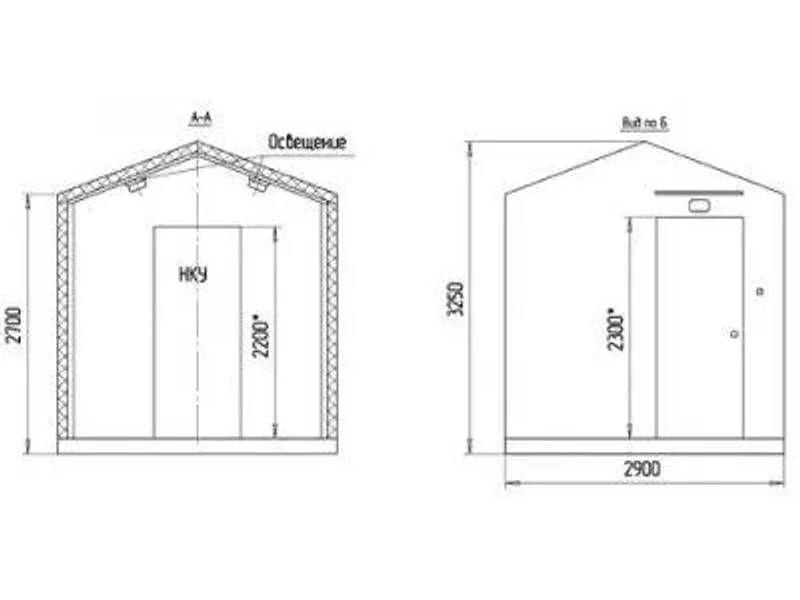

Конструктивное исполнение

Блоки БНКУ-3000, БНКУ-4000 выполнены в виде пространственной каркасно - панельной несущей конструкции, со слоем утеплителя, покрытой наружными кожухами. При стыковке блоков производятся межблочные соединения и подключения к внешним сетям.
Блок-бокс поставляется с площадками обслуживания. Фундамент выбирается при проектировании в зависимости от состояния грунтов в районе строительства, от высоты снежного покрова, размеров и массы блок-бокса.
Конструкция блок-боксов БНКУ-3000, БНКУ-4000 обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.
По дополнительной заявке блок боксы могут быть укомплектованы специальной мебелью, металлическими шкафами для одежды, ЗИП и другим необходимым оборудованием.
На лицевой стороне и крыше блок бокса может быть нанесена отличительная маркировка заказчика, объекта применения и т.д.

Поставка, транспортирование и хранение

Блок-боксы БНКУ-3000, БНКУ-4000 поставляются в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БНКУ-3000, БНКУ-4000 должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
