БТП-Меркурий - Блочное комплектное устройство для распределения электроэнергии

БТП-Меркурий - Блочное комплектное устройство для распределения электроэнергии и электроснабжения линейных потребителей на объектах сбора, транспорта и подготовки нефти и газа.

Изделия БТП - Меркурий предназначены для:

приема, преобразования электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6(10)кВ; распределения электроэнергии напряжением 0,4 кВ; катодной защиты подземных трубопроводов от электрохимической коррозии на объектах сбора, транспорта и подготовки нефти и газа.

Изделия могут применяться для объектов, номинальная мощность которых не превышает 100 кВа.

Технические характеристики

Номинальное напряжение на стороне высокого напряжения, кВ: 6; 10 Наибольшее рабочее напряжение на стороне высокого напряжения, кВ: 7,2; 12 Номинальное напряжение на стороне низкого напряжения, кВ: 0,4 Номинальное напряжение цепей управления, В: 220 В, 50 Гц, фаза-нуль Мощность силового трансформатора, кВА: 25,40,63 Степень огнестойкости: II, III, IV Рабочее значение температуры наружного воздуха, °С:

      -для исполнения У1: от минус 45 до плюс 40
      -для исполнения УХЛ1: от минус 60 до плюс 40

Толщина стен, мм, не менее:

      -для исполнения У1: 80
      -для исполнения УХЛ1: 100

Значение снеговой нагрузки на 1кв. м., кПа*: 2,4 Значение ветрового давления на 1кв. м., кПа*: 0,3 Влажность при температуре 25°С, %, не более: 98 Высота установки над уровнем моря, м, не более: 1000

Устройство и работа изделия

Блок-бокс серии БТП-Меркурий достоит из трех основных отсеков - отсека УВН, камеры силового трансформатора и отсека РУНН-0,4кВ, разделенных между собой несгораемыми перегородками.

Воздушный ввод высокого напряжения в БТП- Меркурий осуществляется:

через боковой воздушный ввод посредством шин. На воздушном вводе установлены опорные штыревые изоляторы ШФ-10, проходные изоляторы ИПУ-10 и ограничители перенапряжения ОПНП-б(10) кВ; через боковой приемный портал с применением высоковольтного кабеля с изоляцией из сшитого полиэтилена ПвВ-50. На приемном портале установлены линейные штыревые полимерные изоляторы ШПУ-10 УХЛ1 и ограничители перенапряжения ОПНП-б(10) кВ.

Блок-бокс серии 2БТП-Меркурий состоит из четырех основных отсеков - отсека УВН, двух камер силового трансформатора и отсека РУНН-0,4 кВ, также разделенных между собой несгораемыми перегородками.

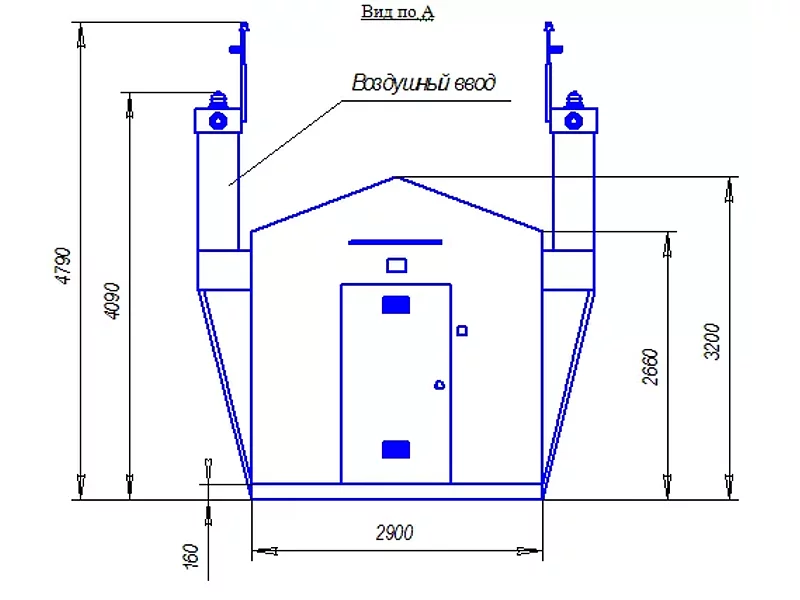

Воздушный ввод высокого напряжения в 2БТП - Меркурий осуществляется:

через боковые воздушные ввода посредством шин. На воздушных вводах установлены опорные штыревые изоляторы ШФ-10, проходные изоляторы ИПУ-10 и ограничители пере-напряжения ОПНП- 6(10) кВ; через верхний воздушный ввод посредством шин. На воздушном вводе установлены опорные штыревые изоляторы ШФ-10, проходные изоляторы ИЛУ-10 и ограничители перенапряжения ОПНП-б(10) кВ; через боковые приемные порталы с применением высоковольтного кабеля с изоляцией из сшитого полиэтилена ПвВ-50. На приемных порталах установлены линейные штыревые полимерные изоляторы ШПУ-10 УХЛ1 и ограничители перенапряжения ОПНП-6(10) кВ.

Для изделий 2БТП-Меркурий с применением сухих трансформаторов типа ТС, мощностью 25кВА и 40кВА-2БТП-Э-25(40)-С/6(10)/0,4-Меркурий - разработано конструктивное решение, позволяющее разместить электрооборудование в блок-боксе габаритом 3×6. Силовые трансформаторы типа ТС устанавливаются непосредственно в устройствах высокого напряжения, изготавливаемых на базе камер сборных одностороннего обслуживания типа КСО-205.

Блок-бокс серии 2БТП-Э-25(40)-С/6(10)/0,4-Меркурий состоит из трех основных отсеков - двух камер силового трансформатора и отсека РУНН-0,4 кВ, разделенных между собой несгораемыми перегородками.

Воздушный ввод высокого напряжения в 2БТП-Э- 25(40)-С /6(10)/0,4-Меркурий осуществляется:

через верхний воздушный ввод посредством шин. На воздушном вводе установлены опорные штыревые изоляторы ШФ-10 , проходные изоляторы ИПУ-10 и ограничители перенапряжения ОПНП- 6(10) кВ; через приемный портал с применением проходных досок. На приемных порталах установлены опорные штыревые изоляторы ШФ-10 и ограничители перенапряжения ОПНП-6(10) кВ, в проходные доски устанавливаются, соответственно, проходные изоляторы ИПУ-10.

Электрическая связь между устройством высокого напряжения и высоковольтными выводами силового трансформатора в БТП- Меркурий выполняется посредством шин.
Электрическая связь между устройствами высокого напряжения и высоковольтными выводами силовых трансформаторов в 2БТП- Меркурий (габарит 3×9) выполняется посредством высоковольтного кабеля (провода).
Электрические связи в камерах КСО-205 в 2БТП-Э-25(40)-С/6(10)/0,4-Меркурий
(габарит 3×6) выполняется посредством шин.
Электрическая связь между низковольтными выводами силового трансформатора и НКУ выполняется кабелем марки ВВГнг соответствующего сечения.

В отсеке РУНН-0,4кВ устанавливаются:

устройство низковольтное комплектное серии НКУ, производства ОЗЭУ; две (четыре) станции катодной защиты - основная и резервная; одно (два) устройство автоматического включения резервного преобразователя АВРП- для повышения эффективности и надежности катодной защиты со 100%-ным резервированием; один (два) адаптер сигналов АС для возможности согласования электрических цепей и сигналов станций катодной защиты с системами телемеханики; предусмотрены места для установки на объекте шкафов КП ТП, ИБП.

Как правило, в НКУ на вводах предусмотрен приборный контроль тока и напряжения, а также учет электроэнергии.
В изделиях серии 2БТП-Э по стороне 0,4кВ для надежного электроснабжения потребителей выполняется схема АВР.
Комплектация НКУ возможна как на базе оборудования отечественных производителей, так и на базе аппаратов импортного производства.
