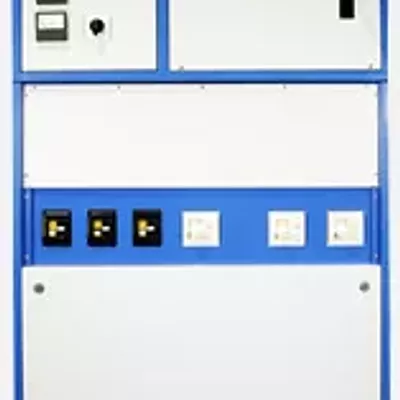

Распределительно-учетные устройства низкого напряжения РУНН-6

Общие сведения:
Распределительно-учетные устройства низкого напряжения РУНН–6 предназначены для распределения и учета энергии переменного трёхфазного тока частотой 50 Гц в системах с изолированной нейтралью. Включение отходящих линий и отключение при коротких замыканиях и перегрузках осуществляется автоматическими выключателями.

Распределительно-учетные устройства РУНН–6 допускается применять для работы в условиях воздействия климатических факторов внешней среды исполнения У категории 3 по ГОСТ 15150–69. При этом значение высоты над уровнем моря составляет не более 1000 м; окружающая среда не взрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

Распределительно учетные устройства РУНН–6 изготавливаются по чертежам 1387.00.00.00.00 и соответствуют ТУ 400–28–149–90.

Поставка распределительно учетных устройств РУНН–6 осуществляется в составе КТПН и БКПТу в соответствии с опросным листом и с указанием номинального тока тепловых расцепителей автоматических выключателей.

Технические характеристики:

Номинальное напряжение, В 380 Наибольшее рабочее напряжение, В 660 Номинальный рабочий ток, А 1000 Коэффициент передачи измерительных трансформаторов тока 1000/5 Класс точности счетчика 2,0 Тип и количество выходных автоматических выключателей

-ВА57 35 до 3 шт.
-ВА52 37 до 3 шт

Габаритные размеры (высота, ширина, глубина), мм 750х1012х350 Вес, кг, не более 170
